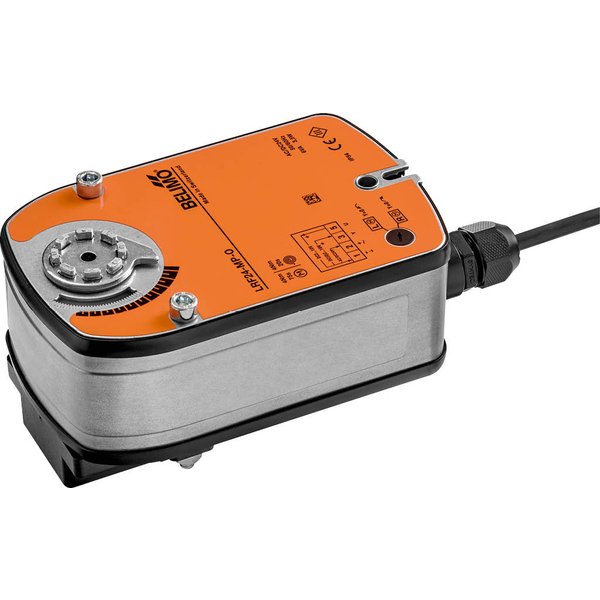

LRF24-MP-O
Siłownik obrotowy z funkcją bezpieczeństwa NO, 4 Nm, AC/DC 24 V, Szyna MP, 75 s (75...300 s), IP54
Kod produktu: LRF24-MP-O
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Czas ruchu (funkcja bezpieczeństwa): | <20 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik obrotowy LRF24-MP-O z funkcją bezpieczeństwa
Siłownik obrotowy LRF24-MP-O jest przeznaczony do efektywnego sterowania zaworami kulowymi w instalacjach. Urządzenie dysponuje momentem obrotowym silnika na poziomie 4 Nm i jest zasilane napięciem znamionowym AC/DC 24 V. Kluczową cechą siłownika jest wbudowana funkcja bezpieczeństwa, która w przypadku przerwy w dostawie prądu, ustawia zawór w pozycji normalnie otwartej.
Sterowanie siłownikiem może odbywać się w sposób analogowy (sygnał 2...10 V) lub cyfrowo poprzez interfejs komunikacyjny Belimo MP-Bus. Urządzenie dostarcza również zmienny sygnał sprzężenia zwrotnego w zakresie 2...10 V, informujący o aktualnym położeniu.
Kluczowe cechy i funkcjonalność
- Elastyczne metody sterowania: Siłownik może pracować w trybie konwencjonalnym, reagując na standardowy sygnał nastawczy, lub być częścią systemu z magistralą MP-Bus, odbierając cyfrowe polecenia od sterownika nadrzędnego.
- Przetwarzanie sygnałów z czujników: Istnieje możliwość podłączenia zewnętrznego czujnika (pasywnego, aktywnego lub styku). Siłownik pełni wtedy funkcję przetwornika analogowo-cyfrowego, przesyłając dane z czujnika poprzez szynę MP-Bus do systemu sterowania.
- Możliwość konfiguracji: Urządzenie posiada fabryczne ustawienia dostosowane do najczęstszych zastosowań, jednak jego poszczególne parametry można modyfikować za pomocą aplikacji Belimo Assistant 2.
- Prosty montaż bezpośredni: Montaż na zaworze kulowym jest niezwykle prosty i odbywa się przy użyciu jednej śruby. Położenie siłownika można regulować w krokach co 90°.
- Wysoka niezawodność działania: Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
- Automatyczna adaptacja: Po pierwszym podłączeniu zasilania, siłownik automatycznie dostosowuje swój zakres ruchu do mechanicznych położeń krańcowych zaworu, co zapewnia precyzyjne działanie. Proces ten można również uruchomić ręcznie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 6W |
| Pobór mocy w stanie spoczynku: | 2.5 W |
| Moc znamionowa: | 10 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 4 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | Y = 0 (0 V = A–AB = 0%) |
| Kierunek ruchu - funkcja bezpieczeństwa: | NO, przy braku zasilania zawór otwarty (A–AB = 100%) |
| Uwaga dotycząca kierunku ruchu: | dla zaworów z otworem w kształcie litery „L” (A–AB = 0%) |
| Ręczne przestawianie: | Nie |
| Czas ruchu - silnik: | 75 s / 90° |
| Regulowany czas ruchu: | 75...300 s |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu przełącznika obrotowego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.5 kg |
