LRF24-S

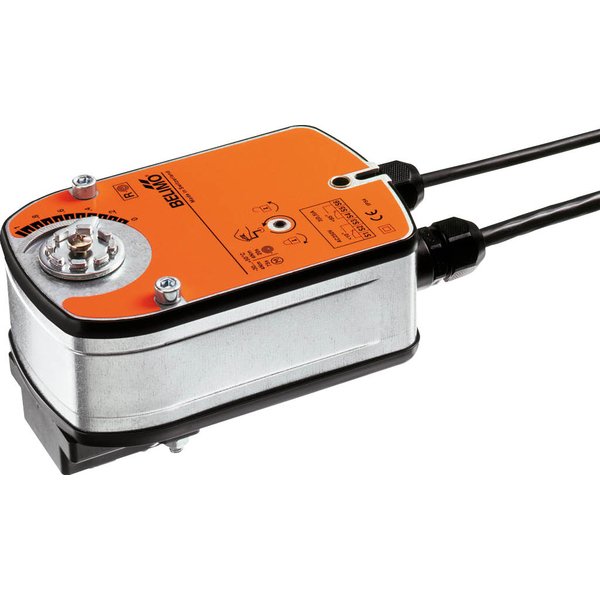

Siłownik obrotowy LRF24-S z funkcją bezpieczeństwa

Siłownik obrotowy LRF24-S to niezawodne urządzenie przeznaczone do sterowania zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wyposażony jest w sprężynowy powrót, który zapewnia powrót zaworu do pozycji bezpiecznej w przypadku zaniku zasilania.

Główne cechy i funkcje

• Moment obrotowy 4 Nm: Zapewnia odpowiednią siłę do sterowania zaworami.
• Zasilanie uniwersalne AC/DC 24 V: Elastyczność w podłączeniu do różnych systemów sterowania.
• Sterowanie Zamknij/Otwórz: Umożliwia prostą i intuicyjną pracę w systemach automatyki.
• Funkcja bezpieczeństwa (Normalnie Zamknięty): W przypadku przerwy w dostawie prądu, siłownik automatycznie zamyka zawór, chroniąc instalację.
• Wbudowane styki pomocnicze: Dwa zintegrowane styki pozwalają na sygnalizację położenia zaworu, np. przy kącie obrotu 10° i 85°.

Zasada działania i funkcja bezpieczeństwa

Podczas normalnej pracy siłownik ustawia zawór w wymaganym położeniu roboczym, jednocześnie napinając zintegrowaną sprężynę powrotną. W momencie utraty napięcia zasilającego, zgromadzona energia w sprężynie jest uwalniana, co powoduje powrót zaworu do zdefiniowanej pozycji bezpiecznej.

Prosty montaż i obsługa ręczna

Montaż urządzenia odbywa się bezpośrednio na zaworze kulowym za pomocą jednej śruby, co znacznie skraca czas instalacji. Położenie siłownika względem zaworu można zmieniać skokowo co 90°, co ułatwia dopasowanie do warunków montażowych. Dodatkowo, siłownik wyposażono w korbę do ręcznego przestawiania, która pozwala na ustawienie zaworu w dowolnej pozycji bez zasilania. Odblokowanie mechanizmu następuje ręcznie lub automatycznie po przywróceniu napięcia.

Wysoka niezawodność działania

Urządzenie jest w pełni zabezpieczone przed przeciążeniem, nie wymaga stosowania dodatkowych wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu pozycji końcowej. Gwarantuje to długą i bezawaryjną pracę przez minimum 60 000 cykli bezpieczeństwa.

Zastosowanie i uwagi

Siłownik przeznaczony jest do zastosowań w stacjonarnych instalacjach HVAC. Montaż i podłączenie elektryczne powinny być wykonywane przez osoby z odpowiednimi uprawnieniami, zgodnie z obowiązującymi normami.
