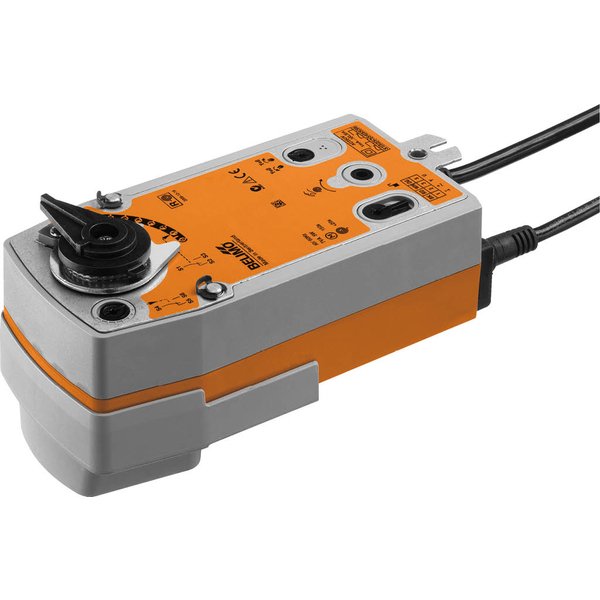

NRF230A-3-S2-O

Siłownik 3-punktowy z funkcją bezpieczeństwa do zaworów kulowych

Siłownik NRF230A-3-S2-O jest urządzeniem przeznaczonym do sterowania zaworami kulowymi w instalacjach. Posiada funkcję bezpieczeństwa, która w przypadku zaniku zasilania ustawia zawór w pozycji normalnie otwartej. Jest sterowany 3-punktowo i wyposażony w dwa wbudowane styki pomocnicze do sygnalizacji położenia.

Najważniejsze cechy produktu:

• Moment obrotowy silnika: 10 Nm
• Zasilanie: napięcie znamionowe AC 100...240 V
• Sterowanie: 3-punktowe
• Funkcja bezpieczeństwa: normalnie otwarty (NO)
• Styki pomocnicze: 2 zintegrowane

Zaawansowane funkcje i właściwości

Tryb pracy i funkcja bezpieczeństwa

Podczas normalnej pracy siłownik ustawia zawór w wybranej pozycji, jednocześnie napinając wbudowaną sprężynę powrotną. W momencie utraty zasilania, zgromadzona energia w sprężynie automatycznie przestawia zawór do pozycji bezpiecznej.

Prosty montaż bezpośredni

Instalacja siłownika jest niezwykle łatwa i odbywa się bezpośrednio na trzpieniu zaworu kulowego przy użyciu tylko jednej śruby. Pozycję montażową można w prosty sposób zmieniać co 90 stopni.

Możliwość ręcznego przestawiania

Urządzenie pozwala na ręczne sterowanie za pomocą dołączonej korby. Możliwe jest również zablokowanie siłownika w dowolnym położeniu za pomocą przełącznika blokady. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia zasilania.

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.

Wysoka niezawodność działania

Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Elastyczna sygnalizacja położenia

Dzięki dwóm wbudowanym stykom pomocniczym (jednemu stałemu i jednemu regulowanemu) siłownik umożliwia elastyczną sygnalizację. Nastawialny styk pozwala na ustawienie punktu przełączania w zakresie od 11% do 100% kąta obrotu, podczas gdy stały sygnalizuje pozycję 10%.

Zastosowanie i uwagi dotyczące bezpieczeństwa

Urządzenie zostało zaprojektowane do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego stosowanie na zewnątrz jest możliwe tylko pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów. Montaż i podłączenie elektryczne powinny być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
