NRF24A-MP

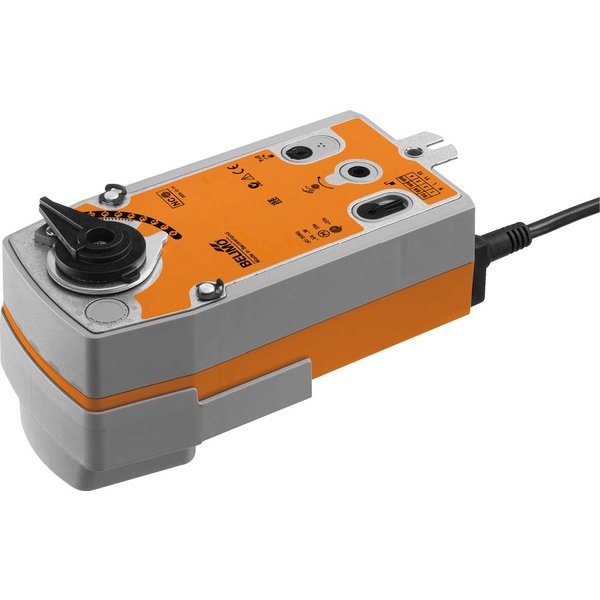

Siłownik obrotowy NRF24A-MP z funkcją bezpieczeństwa

Model NRF24A-MP to siłownik obrotowy przeznaczony do sterowania zaworami kulowymi, wyposażony w interfejs komunikacyjny oraz funkcję bezpieczeństwa. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 10 Nm i jest zasilane napięciem AC/DC 24 V. Dzięki wbudowanej funkcji bezpieczeństwa, w przypadku zaniku zasilania siłownik automatycznie ustawia zawór w pozycji zamkniętej.

Sterowanie siłownikiem może odbywać się na dwa sposoby: za pomocą standardowego sygnału analogowego 2...10 V lub cyfrowo, poprzez magistralę komunikacyjną Belimo MP-Bus. Urządzenie oferuje również sygnał sprzężenia zwrotnego w zakresie 2...10 V, informujący o aktualnym położeniu. Dodatkową zaletą jest możliwość przetwarzania sygnałów z podłączonych czujników.

Kluczowe cechy i funkcje produktu

• Dwa tryby pracy: Siłownik może działać w trybie konwencjonalnym, sterowany sygnałem analogowym 0...10 V, lub w trybie cyfrowym, komunikując się z nadrzędnym regulatorem poprzez szynę MP-Bus. W obu przypadkach przerwa w zasilaniu powoduje powrót zaworu do pozycji bezpiecznej dzięki naprężonej sprężynie.
• Przetwarzanie sygnału z czujników: Możliwe jest podłączenie czujnika pasywnego, aktywnego lub zestyku. Siłownik działa wówczas jako przetwornik, który przesyła sygnał z czujnika do systemu nadrzędnego poprzez magistralę MP-Bus.
• Możliwość konfiguracji: Chociaż ustawienia fabryczne są dostosowane do typowych zastosowań, poszczególne parametry pracy siłownika można modyfikować przy użyciu dedykowanej aplikacji Belimo Assistant 2.
• Prosty montaż bezpośredni: Montaż na zaworze kulowym jest szybki i łatwy, wymaga przykręcenia tylko jednej śruby. Położenie siłownika można dostosować, obracając go na zaworze w krokach co 90°.
• Przestawianie ręczne: W razie potrzeby zawór można przestawić ręcznie za pomocą korby. Dostępny przełącznik pozwala na zablokowanie mechanizmu w dowolnym położeniu.
• Regulowany kąt obrotu: Zakres ruchu siłownika można precyzyjnie ograniczyć za pomocą mechanicznych ograniczników.
• Wysoka niezawodność działania: Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
• Automatyczna adaptacja: Po pierwszym podłączeniu zasilania siłownik automatycznie uruchamia funkcję adaptacji, dostosowując swój zakres pracy do mechanicznych położeń krańcowych zaworu.

Zastosowanie i uwagi dotyczące bezpieczeństwa

• Urządzenie jest przeznaczone do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Nie należy go używać w innych celach, a w szczególności w środkach transportu powietrznego.
• Montaż na zewnątrz budynków jest możliwy tylko pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i innych czynników atmosferycznych, zgodnie z warunkami podanymi w karcie katalogowej.
• Wszelkie prace instalacyjne i montażowe muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
• Urządzenie jest bezobsługowe i może być otwierane wyłącznie przez producenta. Użytkownik nie może samodzielnie wymieniać ani naprawiać żadnych jego części.
• Nie wolno odłączać fabrycznie podłączonych kabli od urządzenia.
• Zużyte urządzenie zawiera elementy elektryczne i elektroniczne, dlatego nie należy go wyrzucać wraz z odpadami komunalnymi, lecz postępować zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów.
