NRF24A-SR-S2
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Czas ruchu: | 80...99 s |
| Czas ruchu (funkcja bezpieczeństwa): | <20 s |
| Styki pomocnicze: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

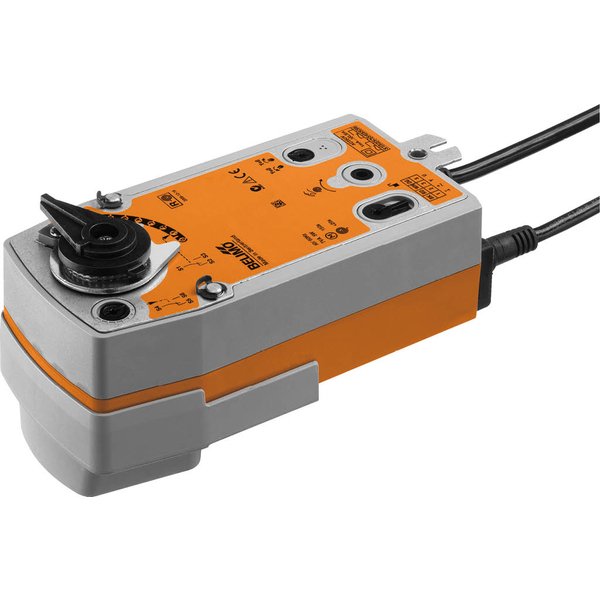

Siłownik obrotowy NRF24A-SR-S2 z funkcją bezpieczeństwa
Analogowy siłownik obrotowy przeznaczony do sterowania zaworami kulowymi oraz klapami motylkowymi w instalacjach HVAC. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 10 Nm i jest zasilane napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informując o swoim aktualnym położeniu.
Najważniejsze cechy produktu
- Moment obrotowy silnika i sprężyny: 10 Nm
- Zasilanie: AC/DC 24 V
- Sterowanie proporcjonalne: 2...10 V
- Sygnał zwrotny o aktualnym położeniu: 2...10 V
- Funkcja bezpieczeństwa: normalnie zamknięty (NZ) po zaniku napięcia
- Wyposażony w dwa zintegrowane styki pomocnicze
Tryb pracy i funkcja bezpieczeństwa
Siłownik jest sterowany za pomocą standardowego sygnału 2...10 V. W trakcie normalnej pracy, silnik ustawia zawór w wymaganej pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W przypadku przerwy w dostawie zasilania, energia zgromadzona w sprężynie automatycznie przestawia zawór do pozycji bezpiecznej (zamkniętej).
Prosty montaż bezpośredni
Montaż urządzenia jest niezwykle prosty i odbywa się bezpośrednio na zaworze przy użyciu tylko jednej śruby. Pozycję montażową siłownika można łatwo dostosować, obracając go na trzpieniu zaworu w krokach co 90°.
Możliwość ręcznego sterowania
Urządzenie pozwala na ręczną obsługę przy użyciu dołączonej korby. Dzięki przełącznikowi blokady możliwe jest zablokowanie siłownika w dowolnym położeniu. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.
Wysoka niezawodność i bezpieczeństwo
Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych – zatrzymuje się automatycznie po osiągnięciu mechanicznych ograniczników. Kąt obrotu można precyzyjnie regulować za pomocą tych ograniczników.
Elastyczna sygnalizacja położenia
Dwa wbudowane styki pomocnicze (jeden stały, jeden regulowany) umożliwiają elastyczną sygnalizację położenia. Jeden ze styków jest ustawiony na stałe na 10%, natomiast drugi można swobodnie konfigurować w zakresie od 11% do 100% kąta obrotu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC/DC 24 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca | 3.5 W |
| Pobór mocy w stanie spoczynku | 2.5 W |
| Moc znamionowa | 6 VA |
| Styk pomocniczy | 2x SPDT, 1x 10% / 1x 11...100% |
| Obciążalność styku pomocniczego | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania | Kabel 1 m, 4x 0.75 mm² |
| Przyłącze styku pomocniczego | Kabel 1 m, 6x 0.75 mm² |
| Praca równoległa | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 10 Nm |
| Moment obrotowy - funkcja bezpieczeństwa | 10 Nm |
| Zakres roboczy Y | 2...10 V |
| Impedancja wejściowa | 100 kΩ |
| Sygnał sprzężenia zwrotnego U | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U | Maks. 0,5 mA |
| Tolerancja pozycjonowania | ±5% |
| Kierunek ruchu - silnik | Y = 0 (0 V = A–AB = 0%) |
| Kierunek ruchu - funkcja bezpieczeństwa | NZ, przy braku zasilania zawór zamknięty (A–AB = 0%) |
| Uwaga dotycząca kierunku ruchu | dla zaworów z otworem w kształcie litery „L” (A–AB = 100%) |
| Ręczne przestawianie | przy użyciu korby i przełącznika blokady |
| Czas ruchu - silnik | 90 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik | 45 dB(A) |
| Wskaźnik położenia | Mechaniczny |
| Trwałość | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL | Class 2 Supply |
| Kategoria ochronna styku pomocniczego IEC/EN | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN | IP54 |
| Stopień ochrony NEMA/UL | NEMA 2 |
| Obudowa | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy | 2.5 kV |
| Stopień zanieczyszczenia | 3 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia | -30...50°C [-22...122°F] |
| Temperatura przechowywania | -40...80°C [-40...176°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 2.2 kg |
