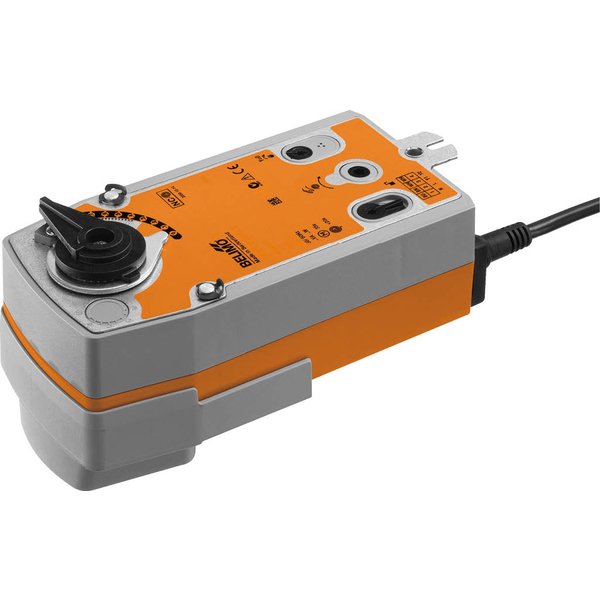

NRF24A-SZ

Analogowy siłownik obrotowy z funkcją bezpieczeństwa

Siłownik obrotowy NRF24A-SZ to urządzenie przeznaczone do sterowania zaworami kulowymi oraz klapami motylkowymi w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Pracuje z napięciem AC/DC 24 V i generuje moment obrotowy o wartości 10 Nm zarówno podczas normalnej pracy, jak i w trybie bezpieczeństwa. Sterowanie odbywa się za pomocą sygnału analogowego 0.5...10 V, a siłownik dostarcza również sygnał zwrotny o identycznym zakresie.

Zasada działania i funkcja bezpieczeństwa

Siłownik jest sterowany za pomocą standardowego sygnału 0.5...10 V. Podczas normalnej pracy silnik ustawia zawór w wymaganej pozycji, jednocześnie napinając sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zmagazynowana energia w sprężynie automatycznie przestawia zawór do pozycji bezpiecznej (normalnie zamknięty). Czas powrotu do pozycji bezpiecznej wynosi poniżej 20 sekund.

Główne cechy produktu

• Prosty montaż bezpośredni: Siłownik można łatwo zamontować na zaworze przy pomocy jednej śruby, z możliwością dostosowania pozycji montażowej w krokach co 90 stopni.
• Obsługa ręczna: Wbudowana korba ręczna oraz przełącznik blokady umożliwiają manualne ustawienie zaworu w dowolnej pozycji i zablokowanie go. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu zasilania.
• Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
• Wysoka niezawodność: Urządzenie jest chronione przed przeciążeniem, zatrzymuje się automatycznie na ogranicznikach i nie wymaga stosowania dodatkowych wyłączników krańcowych. Jego trwałość gwarantuje wykonanie co najmniej 60 000 cykli do pozycji bezpiecznej.
• Instalacja elektryczna: Możliwe jest równoległe podłączenie kilku siłowników. Zasilanie powinno odbywać się poprzez transformator bezpieczeństwa.
