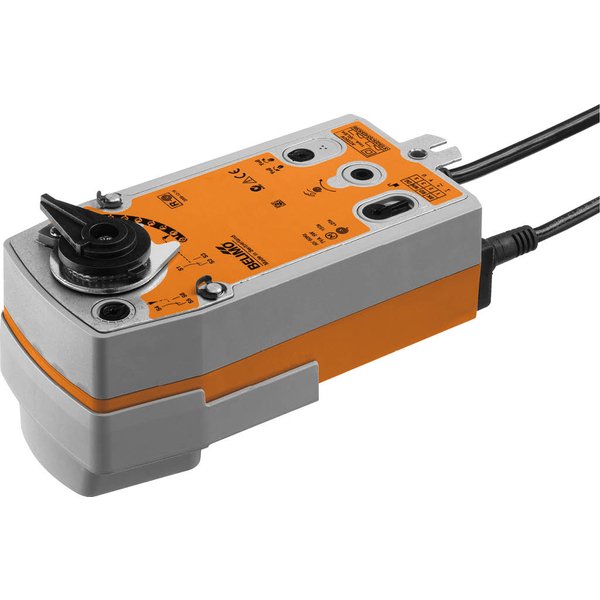

NRF24A-SZ-S2

Siłownik obrotowy z funkcją bezpieczeństwa

Analogowy siłownik obrotowy NRF24A-SZ-S2 został zaprojektowany do sterowania zaworami kulowymi oraz klapami motylkowymi. Jest to urządzenie z funkcją bezpieczeństwa, która w przypadku braku zasilania ustawia zawór w pozycji zamkniętej (normalnie zamknięty).

Najważniejsze parametry:

• Moment obrotowy: 10 Nm
• Zasilanie: AC/DC 24 V
• Sterowanie: Analogowe, za pomocą sygnału 0.5...10 V
• Sygnał zwrotny: Zintegrowany sygnał sprzężenia zwrotnego 0.5...10 V
• Styki pomocnicze: Dwa wbudowane styki pomocnicze

Cechy i funkcjonalność produktu

Tryb pracy i funkcja bezpieczeństwa

Siłownik jest kontrolowany za pomocą standardowego sygnału analogowego. W normalnych warunkach pracy, urządzenie ustawia zawór w odpowiedniej pozycji, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przywraca zawór do pozycji bezpiecznej.

Prosty montaż bezpośredni

Montaż siłownika na zaworze kulowym jest niezwykle prosty i odbywa się przy użyciu tylko jednej śruby. Pozycję montażową można łatwo dostosować, zmieniając ją w krokach co 90 stopni.

Ręczne przestawianie

Urządzenie wyposażono w mechanizm ręcznego przestawiania za pomocą korby. Daje to możliwość ustawienia i zablokowania zaworu w dowolnej pozycji za pomocą specjalnego przełącznika. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.

Wysoka niezawodność działania

Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.

Regulowany kąt obrotu i elastyczna sygnalizacja

Kąt obrotu może być precyzyjnie dostosowany za pomocą mechanicznych ograniczników. Siłownik posiada dwa zintegrowane styki pomocnicze: jeden stały i jeden regulowany. Umożliwiają one sygnalizację położenia zaworu przy 10% otwarcia lub w dowolnym punkcie w zakresie od 11% do 100%.

Zastosowanie i uwagi dotyczące bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
• Montaż i uruchomienie powinny być przeprowadzane wyłącznie przez wykwalifikowany personel, zgodnie z obowiązującymi normami.
• Urządzenie jest bezobsługowe. Nie wolno go otwierać ani modyfikować.
• Dwa wbudowane styki pomocnicze mogą być podłączone do napięcia sieciowego lub bezpiecznego napięcia niskiego, jednak nie wolno podłączać ich jednocześnie do obu typów napięć.
