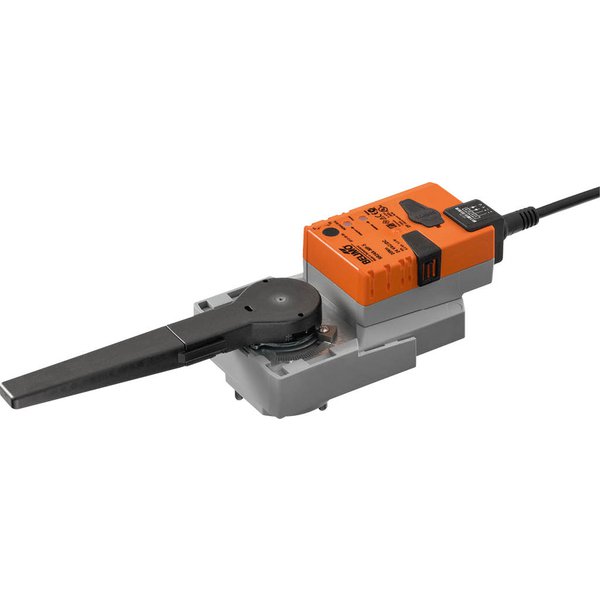

SR24A-MOD-5

Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Licznik chłodu
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...40%)
Błąd powtarzalności :	0...40% lub >40%
Licznik ciepła
Specyfikacja czujnika ciśnienia
Komunikacja po szynie danych
Stabilność długoterminowa :	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Liczba węzłów :	Modbus, patrz opis interfejsu
Ustawienia zakresu pomiaru ciśnienia :	Ustawienia Zakres Zakres [inch Ustawienie
Dokładność :	Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa
Kategoria ochronna obudowy IEC/EN :	IP54
∆p [kPa] :	22
Q'max [kW] :	3500
PN :	25
Licznik ciepła
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Licznik chłodu
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Wskaźnik położenia :	Mechaniczny, podłączany
Zakres roboczy Y :	2...10 V
Sygnał sprzężenia zwrotnego U :	2...10 V
Uwaga dotycząca napięcia pomiarowego U :	Maks. 1 mA
Tolerancja pozycjonowania :	±5%
Regulowany czas ruchu :	90...350 s
Dopasowanie zakresu położeń :	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń :	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus :	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne :	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Regulowany zakres roboczy Y :	0.5...10 V
Regulowany sygnał sprzężenia zwrotnego U :	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Moment obrotowy - silnik :	20 Nm
Bezpieczeństwo
Czas ruchu - silnik :	90 s / 90°
Poziom mocy akustycznej – silnik :	45 dB(A)
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	1.25 W
Moc znamionowa :	7 VA
Przyłącze zasilania / sterowania :	Kabel 1 m, 6x 0.75 mm²
Pobór mocy - praca :	4W
Napięcie znamionowe :	AC/DC 24 V
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Dane funkcjonalne
Sterowanie oraz interfejs komunikacyjny :	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Dane mechaniczne
Metoda pomiaru :	Belimo M1, statyczny czujnik membranowy
Metoda pomiaru :	Belimo D3, dynamiczny czujnik przepływu
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Stopień ochrony NEMA/UL :	NEMA 2
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Enclosure :	UL, typ obudowy 2
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	1.1 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Kategoria dokumentu :	bezobsługowy
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Źródło zasilania UL :	Class 2 Supply
Komunikacja po szynie danych
Przyłącze kołnierzowe :	F05
