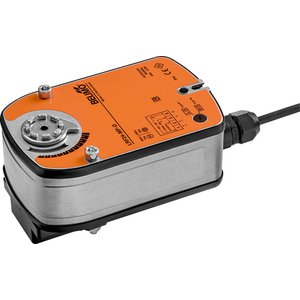

LRF24-MP

Siłownik obrotowy z funkcją bezpieczeństwa NC, 4 Nm, AC/DC 24 V, Szyna MP, 75 s (75...300 s), IP54

Kod produktu: LRF24-MP

Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	2.5 W

Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	2.5 W
Moc znamionowa :	10 VA
Przyłącze zasilania / sterowania :	Kabel 1 m, 4x 0.75 mm²
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	6W
Napięcie znamionowe :	AC/DC 24 V
Dane funkcjonalne
Ręczne przestawianie :	Nie
Czas ruchu - silnik :	75 s / 90°
Poziom mocy akustycznej – silnik :	45 dB(A)
Wskaźnik położenia :	Mechaniczny
Zakres roboczy Y :	2...10 V
Impedancja wejściowa :	100 kΩ
Sygnał sprzężenia zwrotnego U :	2...10 V
Uwaga dotycząca napięcia pomiarowego U :	Maks. 0,5 mA
Tolerancja pozycjonowania :	±5%
Sterowanie oraz interfejs komunikacyjny :	MP-Bus
Regulowany czas ruchu :	75...300 s
Dopasowanie zakresu położeń :	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń :	Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu przełącznika obrotowego
Regulowane sterowanie ręczne :	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Regulowany zakres roboczy Y :	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Regulowany sygnał sprzężenia zwrotnego U :	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Sterowanie ręczne :	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Kierunek ruchu - silnik :	Y = 0 (0 V = A – AB = 0%)
Czas ruchu – funkcja bezpieczeństwa :	<20 s @ -20...50°C / <60 s @ -30°C
Trwałość :	Min. 60'000 pozycji bezpiecznych
Moment obrotowy - funkcja bezpieczeństwa :	4 Nm
Kierunek ruchu - funkcja bezpieczeństwa :	NZ, przy braku zasilania zawór zamknięty (A – AB = 0%)
Opcjonalne tryby pracy :	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Moment obrotowy - silnik :	4 Nm
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP54
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	1.5 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Kategoria dokumentu :	bezobsługowy
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Komunikacja po szynie danych
Liczba węzłów :	MP-Bus maks. 8
