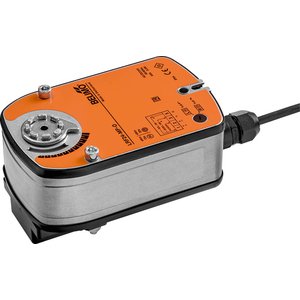

LRF24-MP-O

Siłownik obrotowy z funkcją bezpieczeństwa NO, 4 Nm, AC/DC 24 V, Szyna MP, 75 s (75...300 s), IP54
Kod produktu: LRF24-MP-O
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku : 2.5 W
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku : 2.5 W
Moc znamionowa : 10 VA
Przyłącze zasilania / sterowania : Kabel 1 m, 4x 0.75 mm²
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca : 6W
Napięcie znamionowe : AC/DC 24 V
Dane funkcjonalne
Ręczne przestawianie : Nie
Czas ruchu - silnik : 75 s / 90°
Poziom mocy akustycznej – silnik : 45 dB(A)
Wskaźnik położenia : Mechaniczny
Zakres roboczy Y : 2...10 V
Impedancja wejściowa : 100 kΩ
Sygnał sprzężenia zwrotnego U : 2...10 V
Uwaga dotycząca napięcia pomiarowego U : Maks. 0,5 mA
Tolerancja pozycjonowania : ±5%
Sterowanie oraz interfejs komunikacyjny : MP-Bus
Regulowany czas ruchu : 75...300 s
Dopasowanie zakresu położeń : ręcznie (automatycznie po pierwszym
uruchomieniu)
Różne dopasowania zakresu położeń : Brak działania
Dopasowanie po włączeniu
Dopasowanie po użyciu przełącznika
obrotowego
Regulowane sterowanie ręczne : MAX = (MIN + 33%)...100%
MIN = 0%...(MAX – 33%)
ZS = MIN...MAX
Regulowany zakres roboczy Y : Punkt początkowy 0.5...30 V
Punkt końcowy 2.5...32 V
Regulowany sygnał sprzężenia zwrotnego U : Punkt początkowy 0.5...8 V
Punkt końcowy 2.5...10 V
Sterowanie ręczne : MAX (maximum position) = 100%
MIN (minimum position) = 0%
ZS (intermediate position, AC only) = 50%
Kierunek ruchu - silnik : Y = 0 (0 V = A – AB = 0%)
Czas ruchu – funkcja bezpieczeństwa : <20 s @ -20...50°C / <60 s @ -30°C
Trwałość : Min. 60'000 pozycji bezpiecznych
Moment obrotowy - funkcja bezpieczeństwa : 4 Nm
Kierunek ruchu - funkcja bezpieczeństwa : NO, przy braku zasilania zawór otwarty (A – AB
= 100%)
Opcjonalne tryby pracy : Zamknij/Otwórz
3--punktowy (tylko zasilanie AC)
analogowe (DC 0...32 V)
Moment obrotowy - silnik : 4 Nm
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN : IP54
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa : 1.5 kg

Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia : 3
Kategoria dokumentu : bezobsługowy
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie / 0.8 kV
sterowanie
Komunikacja po szynie danych
Liczba węzłów : MP-Bus maks. 8
