NRF24A-SR

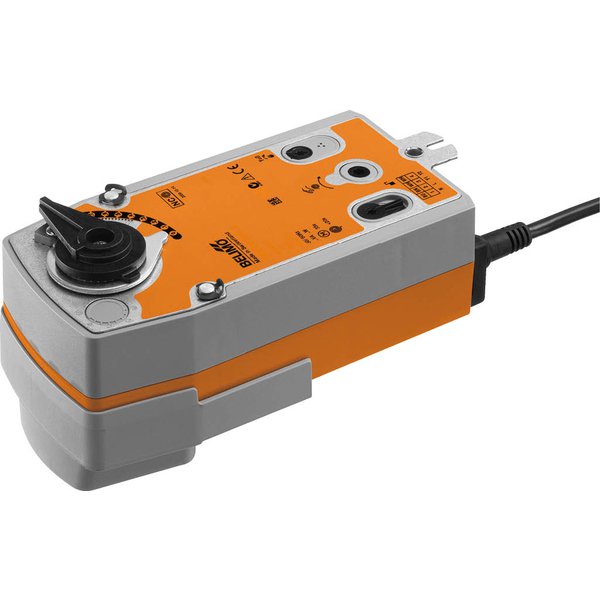

Siłownik obrotowy do zaworów kulowych z funkcją bezpieczeństwa NZ/NO NRF24A-SR Belimo, moment 10 Nm, sterowanie analogowe (2 ... 10 V), zasilanie 24 V AC/DC
Producent: Belimo
Kod produktu: NRF24A-SR
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy podczas pracy : | 3.5 W |
| Pobór mocy w stanie spoczynku : | 2.5 W |
- Siłownik ze sprężyną powrotną NZ
- Moment obrotowy 10 Nm
- Czas przejścia: 90 sek.
- Zasilanie: 24 V AC/DC,
- Sterowanie: analogowe (2 ... 10 V
- Klasa ochrony: IP 54
- Ręczne przestawianie ze zintegrowanym zatrzymaniem pozycji
- Czas ruchu - sprężyna powrotna < 20 s
- Zakres pracy 2…10 V DC
- Sygnał sprzężenia zwrotnego 2…10 V DC
- Przyłącze elektryczne: kabel PCV 1 metr
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy podczas pracy : | 3.5 W |
| Pobór mocy w stanie spoczynku : | 2.5 W |
| Moc znamionowa : | 6 VA |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 4 x 0.75 mm² |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Napięcie znamionowe : | AC/DC 24 V |
| Dane funkcjonalne | |
| Ręczne przestawianie : | przy użyciu korby i przełącznika blokady |
| Czas ruchu - silnik : | 90 s / 90° |
| Poziom mocy akustycznej – silnik : | 45 dB(A) |
| Wskaźnik położenia : | Mechaniczny |
| Zakres roboczy Y : | 2...10 V |
| Impedancja wejściowa : | 100 kΩ |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Tolerancja pozycjonowania : | ±5% |
| Uwaga dotycząca napięcia pomiarowego : | Maks. 0,5 mA U |
| Moment obrotowy - funkcja : | 10 Nm bezpieczeństwa |
| Kierunek ruchu - silnik : | Y = 0 (0 V = A – AB = 0%) Kierunek ruchu - funkcja bezpieczeństwaNZ, przy braku zasilania zawór zamknięty (A – AB = 0%) |
| Czas ruchu – funkcja bezpieczeństwa : | <20 s / 90° Uwaga dotycząca funkcji bezpieczeństwa @ -20...50°C / <60 s @ -30°C czasu pracy |
| Trwałość : | Min. 60’000 pozycji bezpiecznych |
| Moment obrotowy - silnik : | 10 Nm |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Zasada działania : | Type 1.AA |
| Odporność na impulsy napięciowe - : | 0.8 kV zasilanie / sterowanie |
| Stopień zanieczyszczenia środowiska : | 3 |
| Temperatura otoczenia : | -30...50°C |
| Temperatura przechowywania : | -40...80°C |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Nazwa budynku/projektu : | bezobsługowy |
| Klasa ochronności UL : | Klasa zasilania 2 wg UL |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1:02 |
| Klasa ochronności IEC/EN : | III Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 2.0 kg Siłownik obrotowy z funkcją bezpieczeństwa, analogowe, AC/DC 24 V, 10 Nm |
| Dane dotyczące bezpieczeństwa | |
| Certyfikat UL, wskazówka : | Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
