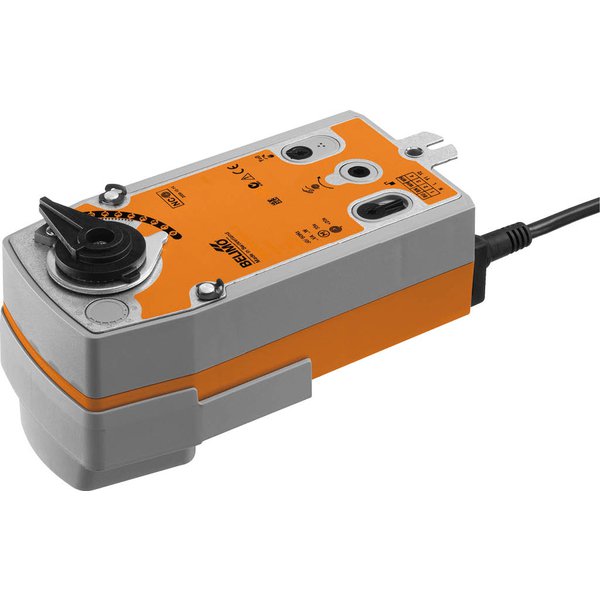

SRF24A-MOD

Kod produktu: SRF24A-MOD

Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	3.5 W

Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	3.5 W
Moc znamionowa :	11 VA
Przyłącze zasilania / sterowania :	Kabel 1 m, 6 x 0.75 mm²
Pobór mocy - praca :	8.5 W
Napięcie znamionowe :	AC/DC 24 V
Dane funkcjonalne
Ręczne przestawianie :	przy użyciu korby i przełącznika blokady
Czas ruchu - silnik :	90 s / 90°
Poziom mocy akustycznej – silnik :	45 dB(A)
Wskaźnik położenia :	Mechaniczny
Zakres roboczy Y :	2...10 V
Sygnał sprzężenia zwrotnego U :	2...10 V
Uwaga dotycząca napięcia pomiarowego U :	Maks. 1 mA
Tolerancja pozycjonowania :	±5%
Sterowanie oraz interfejs komunikacyjny :	BACnet MS/TP Modbus RTU (fabrycznie) MP-Bus
Regulowany czas ruchu :	70...220 s
Dopasowanie zakresu położeń :	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń :	Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej
Przestawianie, sterowane poprzez Modbus :	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne :	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Regulowany zakres roboczy Y :	0.5...10 V
Regulowany sygnał sprzężenia zwrotnego U :	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Kierunek ruchu - silnik :	Y = 0 (0 V = A – AB = 0%)
Czas ruchu – funkcja bezpieczeństwa :	<20 s @ -20...50°C / <60 s @ -30°C
Moment obrotowy - funkcja bezpieczeństwa :	20 Nm
Kierunek ruchu - funkcja bezpieczeństwa :	NZ, przy braku zasilania zawór zamknięty (A – AB = 0%)
Moment obrotowy - silnik :	20 Nm
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
