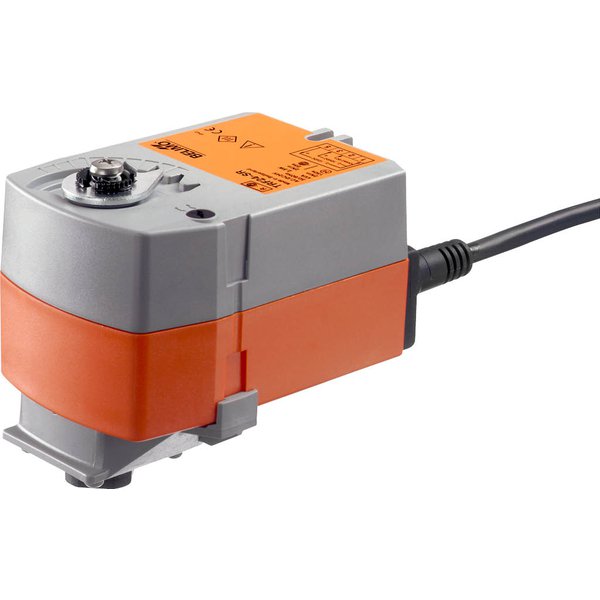

TRF230
Siłownik obrotowy z funkcją bezpieczeństwa NC, 2.5 Nm, AC 100...240 V, Zamknij/Otwórz, 75 s, IP42
Kod produktu: TRF230
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy podczas pracy: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2 x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Napięcie znamionowe: | AC 100...240 V |
| Czas ruchu - silnik: | 75 s / 90° |
| Moment obrotowy - silnik: | 2.5 Nm |
| Kategoria ochronna obudowy IEC/EN: | IP42 |
| Dane pomiarowe | |
|---|---|
| Błąd powtarzalności : | 0...60% lub >60% |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Czujnik temperatury T1 / T2 : | Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m |
| Wartości pomiarowe : | Przepływ Temperatura |
| Pomiar temperatury | |
| Measuring accuracy temperature difference : | ±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K |
| Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Stopień ochrony, wskazówka : | Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 Dyrektywa w sprawie przyrządów pomiarowych Oznakowanie CE zgodnie z 2014/32/UE |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Wskazówka dotycząca dokładności pomiaru : | ±6% (wartości 25...100% V'nom) @ 0...60% obj. |
| przepływu : | glikolu |
| Moment obrotowy - funkcja bezpieczeństwa : | 2.5 Nm |
| Kierunek ruchu - funkcja bezpieczeństwa : | NZ, przy braku zasilania zawór zamknięty (A – AB = 0%) |
| Moment obrotowy - silnik : | 2.5 Nm |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP42 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Zasada działania : | Type 1 |
| Odporność na impulsy napięciowe - : | 2.5 kV zasilanie / sterowanie |
| Stopień zanieczyszczenia środowiska : | 3 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Min. mierzony przepływ : | 0.5% V'nom |
| Metoda pomiaru : | Ultradźwiękowy pomiar przepływu objętościowego |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN : | IP54 Moduł układu logicznego: IP54 (z pierścieniem uszczelniającym A-22PEM-A04) Moduł czujnika: IP65 |
| Dyrektywa w sprawie urządzeń ciśnieniowych : | Oznakowanie CE zgodnie z 2014/68/WE |
| Stopień zanieczyszczenia : | 3 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Certyfikat IEC/EN : | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości : | ISO 9001 |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Dyrektywa w sprawie przyrządów : | Oznakowanie CE zgodnie z 2014/32/UE pomiarowych Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne — niskie (PELV) |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Rozdzielczość : | 0.05°C |
| Measuring accuracy absolute temperature : | ± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B) |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...60%) |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Nazwa budynku/projektu : | bezobsługowy |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Klasa ochronności IEC/EN : | II, Wzmocniona izolacja |
| Masa | |
| Masa : | 0.54 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Kategoria dokumentu : | bezobsługowy |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 2.5 kV sterowanie |
| Dane funkcjonalne | |
| Czas ruchu - silnik : | 75 s / 90° |
| Poziom mocy akustycznej – silnik : | 50 dB(A) |
| Wskaźnik położenia : | Mechaniczny |
| Moment obrotowy - funkcja : | 2.5 Nm bezpieczeństwa Kierunek ruchu - funkcja bezpieczeństwa NZ, przy braku zasilania zawór zamknięty (A – AB = 0%) |
| Czas ruchu – funkcja bezpieczeństwa : | <75 s / 90° |
| Trwałość : | Min. 60'000 pozycji bezpiecznych |
| Warunki | |
| Skróty : | POP = Power Off Position / pozycja bezpieczna CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa PF = Power fail delay time / czas podtrzymywania zasilania |
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 85...265 V |
| Pobór mocy podczas pracy : | 2.5 W |
| Pobór mocy w stanie spoczynku : | 1.5 W |
| Moc znamionowa : | 5 VA |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 2 x 0.75 mm² |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Pobór mocy - praca : | 2.5 W |
| Napięcie znamionowe : | AC 100...240 V |
