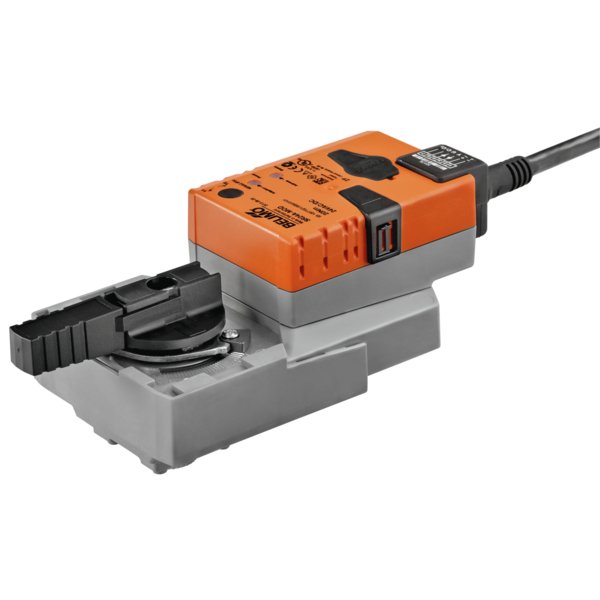

SR24A-MOD
| Rodzaj ruchu: | Obrotowe |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Wszechstronny siłownik obrotowy do zaworów kulowych
Siłownik SR24A-MOD to nowoczesne urządzenie przeznaczone do sterowania zaworami kulowymi, charakteryzujące się momentem obrotowym silnika 20 Nm i zasilaniem napięciem 24 V AC/DC. Model ten oferuje elastyczność sterowania, łącząc tryb analogowy z komunikacją cyfrową (tryb hybrydowy). Umożliwia integrację z systemami automatyki budynkowej poprzez protokoły BACnet MS/TP, Modbus RTU oraz MP-Bus, a także pozwala na przetwarzanie sygnałów z zewnętrznych czujników.
Kluczowe cechy produktu
-
Zintegrowane interfejsy komunikacyjne
Urządzenie jest wyposażone w interfejsy sieciowe BACnet MS/TP, Modbus RTU i MP-Bus. Dzięki temu może odbierać cyfrowe sygnały z systemu nadrzędnego i przekazywać zwrotnie informacje o swoim aktualnym stanie.
-
Obsługa sygnałów z czujników
Siłownik pozwala na podłączenie czujników pasywnych, aktywnych lub zestyków. Sygnał analogowy z czujnika jest konwertowany na postać cyfrową i udostępniany w sieci BACnet, Modbus lub MP-Bus, co upraszcza architekturę systemu.
-
Elastyczna konfiguracja
Ustawienia fabryczne są dopasowane do większości standardowych zastosowań. Poszczególne parametry pracy można łatwo dostosować do indywidualnych potrzeb za pomocą aplikacji Belimo Assistant 2.
-
Tryb hybrydowy
Siłownik może być sterowany za pomocą konwencjonalnego sygnału analogowego, a jednocześnie wykorzystywać protokoły BACnet lub Modbus do cyfrowego przesyłania informacji zwrotnej o swoim położeniu.
-
Prosty montaż bezpośredni
Instalacja na zaworze kulowym odbywa się przy użyciu jednej, centralnej śruby. Wskaźnik położenia pełni jednocześnie funkcję narzędzia montażowego, a pozycję siłownika na zaworze można zmieniać skokowo co 90°.
-
Możliwość przestawiania ręcznego
Wbudowany przycisk umożliwia ręczne sterowanie siłownikiem. Jego naciśnięcie wysprzęgla przekładnię, a przycisk można zablokować w pozycji wciśniętej, aby ułatwić obsługę.
-
Regulowany kąt obrotu
Zakres ruchu siłownika można precyzyjnie ograniczyć za pomocą mechanicznych ograniczników.
-
Wysoka niezawodność działania
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.25 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU (ustawienie fabryczne), MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik: | 90 s / 90° |
| Regulowany czas ruchu: | 90...350 s |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Przestawianie, sterowane poprzez Modbus: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.96 kg |
