SR24A-MOD-5
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Czas ruchu: | regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

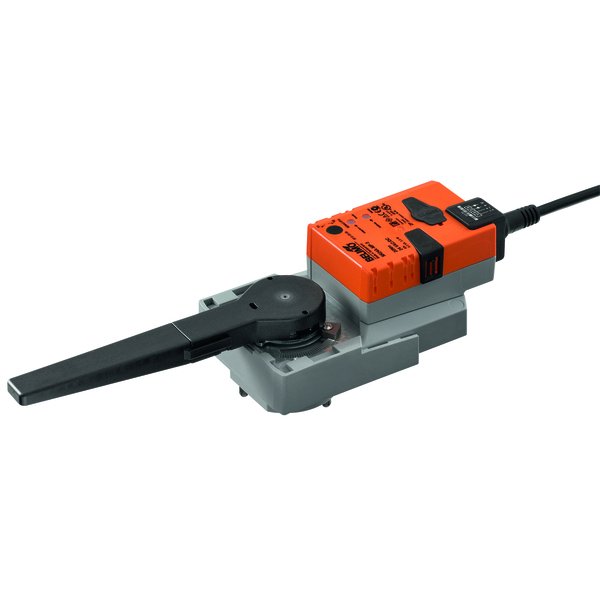

Siłownik obrotowy SR24A-MOD-5 z interfejsem komunikacyjnym
Siłownik obrotowy SR24A-MOD-5 to nowoczesne urządzenie przeznaczone do sterowania zaworami obrotowymi oraz klapami motylkowymi. Zapewnia moment obrotowy silnika na poziomie 20 Nm i jest zasilany napięciem AC/DC 24 V. Jego wszechstronność polega na możliwości sterowania zarówno w sposób analogowy, jak i poprzez popularne protokoły komunikacyjne, co czyni go elastycznym rozwiązaniem dla zautomatyzowanych systemów budynkowych.
Kluczowe cechy i funkcje
Wszechstronne opcje komunikacji
Urządzenie posiada zintegrowany interfejs, który umożliwia komunikację za pomocą magistrali BACnet MS/TP, Modbus RTU oraz MP-Bus. Dzięki temu siłownik może odbierać cyfrowe sygnały z systemu nadrzędnego i przesyłać informacje zwrotne o swoim aktualnym stanie.
Przetwarzanie sygnałów z czujników
Siłownik pozwala na bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Sygnał analogowy z czujnika jest przetwarzany na postać cyfrową i może być łatwo udostępniony w sieciach komunikacyjnych, takich jak BACnet, Modbus czy MP-Bus.
Tryb hybrydowy: Sterowanie analogowe i komunikacja cyfrowa
Urządzenie może pracować w trybie hybrydowym. Oznacza to, że do sterowania można wykorzystać konwencjonalny sygnał analogowy, podczas gdy protokoły BACnet lub Modbus służą do odczytu informacji zwrotnych o położeniu siłownika.
Elastyczna konfiguracja i adaptacja
Chociaż ustawienia fabryczne siłownika są zoptymalizowane pod kątem typowych zastosowań, istnieje możliwość personalizacji poszczególnych parametrów. Konfigurację można przeprowadzić w prosty sposób za pomocą aplikacji Belimo Assistant 2. Po pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres pracy do mechanicznych położeń krańcowych.
Prosty montaż bezpośredni
Montaż siłownika odbywa się bezpośrednio na zaworze za pomocą jednej centralnej śruby. Położenie urządzenia można dostosowywać co 90°, a niezbędne narzędzie montażowe jest zintegrowane z wtykanym wskaźnikiem położenia.
Obsługa ręczna
Siłownik umożliwia ręczne przestawianie pozycji po naciśnięciu dedykowanego przycisku. Przekładnia pozostaje wysprzęglona do momentu jego zwolnienia, a dla wygody przycisk można zablokować w pozycji wciśniętej.
Wysoka niezawodność i bezpieczeństwo
Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia bezpieczną i niezawodną pracę. Kąt obrotu można dodatkowo regulować za pomocą ograniczników mechanicznych.
Zastosowanie
Siłownik SR24A-MOD-5 został zaprojektowany do niezawodnej pracy w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC).
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4W |
| Pobór mocy w stanie spoczynku: | 1.25 W |
| Moc znamionowa: | 7 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik: | 90 s / 90° |
| Regulowany czas ruchu: | 90...350 s |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Przestawianie, sterowane poprzez Modbus: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Dane mechaniczne | |
| Przyłącze kołnierzowe: | F05 |
| Masa | |
| Masa: | 1.1 kg |
