SRC24A-MP
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

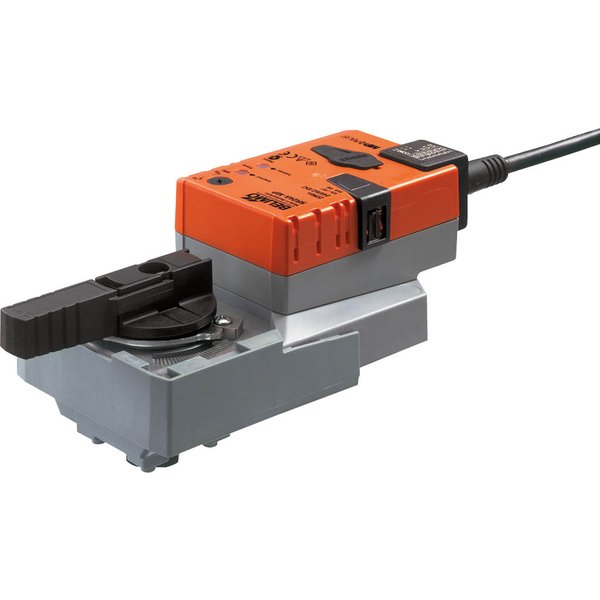

Siłownik Obrotowy SRC24A-MP do Zaworów Kulowych
Siłownik obrotowy SRC24A-MP to nowoczesne urządzenie zaprojektowane do precyzyjnego sterowania zaworami kulowymi w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Dzięki momentowi obrotowemu silnika wynoszącemu 20 Nm oraz zasilaniu napięciem AC/DC 24 V, zapewnia niezawodną pracę w instalacjach automatyki budynkowej. Siłownik oferuje zaawansowane możliwości sterowania, w tym pracę w trybie analogowym (2...10 V) oraz komunikację cyfrową poprzez magistralę Belimo MP-Bus.
Wszechstronne Możliwości Sterowania
Urządzenie może pracować w dwóch głównych trybach, dostosowując się do potrzeb instalacji:
- Tryb konwencjonalny: Sterowanie odbywa się za pomocą standardowego sygnału analogowego DC 0...10 V. Siłownik precyzyjnie ustawia się w pozycji zadanej przez sygnał sterujący, a wbudowany sygnał sprzężenia zwrotnego (2...10 V) pozwala na monitorowanie jego aktualnego położenia.
- Komunikacja MP-Bus: W trybie cyfrowym siłownik komunikuje się z nadrzędnym regulatorem poprzez magistralę MP-Bus. Odbiera cyfrowe sygnały nastawcze, co pozwala na integrację z zaawansowanymi systemami zarządzania budynkiem (BMS).
Kluczowe Cechy i Funkcje
Siłownik SRC24A-MP został wyposażony w szereg funkcji ułatwiających montaż, konfigurację i codzienną eksploatację.
Prosty Montaż Bezpośredni
Instalacja siłownika na zaworze kulowym jest niezwykle prosta i szybka dzięki zastosowaniu jednej centralnej śruby. Położenie montażowe można swobodnie dostosowywać co 90 stopni, a niezbędne narzędzie jest zintegrowane ze wskaźnikiem położenia.
Wysoka Niezawodność i Bezpieczeństwo
Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Inteligentne Funkcje
- Przetwarzanie sygnałów z czujników: Możliwość podłączenia czujnika pasywnego, aktywnego lub zestyku. Siłownik działa jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika poprzez szynę MP-Bus do systemu nadrzędnego.
- Automatyczne dopasowanie: Po pierwszym uruchomieniu siłownik automatycznie przeprowadza adaptację, dostosowując swój zakres pracy do mechanicznych położeń krańcowych zaworu.
- Przestawianie ręczne: Wbudowany przycisk pozwala na ręczne przestawienie zaworu po wysprzęgleniu przekładni. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
- Regulowany kąt obrotu: Kąt obrotu może być precyzyjnie ograniczony za pomocą mechanicznych ograniczników.
Możliwość Konfiguracji
Choć ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, zaawansowani użytkownicy mogą modyfikować poszczególne parametry pracy siłownika przy użyciu dedykowanej aplikacji Belimo Assistant 2.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik: | 35 s / 90° |
| Regulowany czas ruchu: | 35...150 s |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.91 kg |
