SRF24A-MOD
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Czas ruchu: | 80...99 s, regulowane |
| Czas ruchu (funkcja bezpieczeństwa): | <20 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

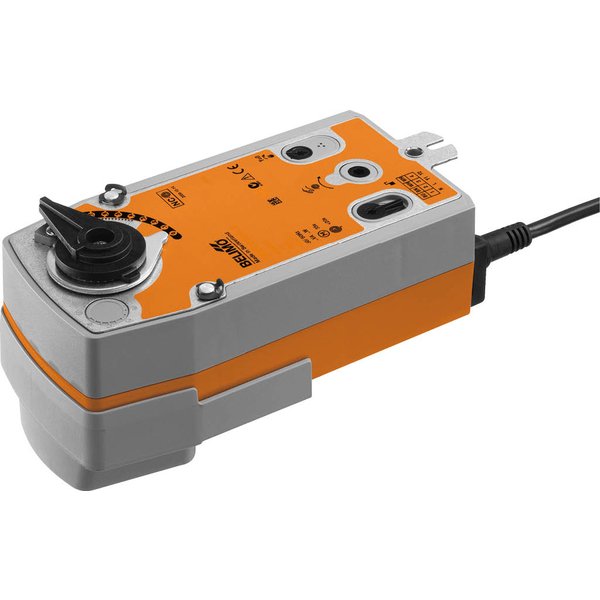

Siłownik obrotowy SRF24A-MOD z funkcją bezpieczeństwa
Siłownik obrotowy SRF24A-MOD to zaawansowane urządzenie przeznaczone do sterowania zaworami kulowymi w systemach HVAC. Zapewnia niezawodną pracę dzięki momentowi obrotowemu silnika wynoszącemu 20 Nm i jest zasilany napięciem AC/DC 24 V. Jego kluczową cechą jest wbudowana funkcja bezpieczeństwa, która w przypadku zaniku zasilania ustawia zawór w pozycji normalnie zamkniętej.
Urządzenie wyróżnia się wyjątkową elastycznością w zakresie sterowania. Może być obsługiwane w sposób konwencjonalny (analogowo) lub zintegrowane z nowoczesnymi systemami automatyki budynkowej poprzez interfejsy komunikacyjne takie jak BACnet MS/TP, Modbus RTU czy MP-Bus firmy Belimo.
Kluczowe właściwości produktu:
- Moment obrotowy silnika: 20 Nm
- Napięcie zasilania: Znamionowe AC/DC 24 V
- Opcje sterowania: Analogowe, hybrydowe oraz cyfrowe przez szynę komunikacyjną
- Protokoły komunikacyjne: BACnet MS/TP, Modbus RTU, MP-Bus
- Funkcja bezpieczeństwa: Pozycja normalnie zamknięta przy braku zasilania
- Przetwarzanie sygnałów: Możliwość podłączenia i przetwarzania sygnałów z zewnętrznych czujników
Cechy i funkcje
Wszechstronna komunikacja
Siłownik posiada zintegrowany interfejs, który umożliwia komunikację w standardach BACnet MS/TP, Modbus RTU oraz MP-Bus. Odbiera cyfrowe sygnały z systemu nadrzędnego i jednocześnie wysyła informacje zwrotne dotyczące swojego aktualnego stanu, co pozwala na pełną kontrolę i diagnostykę.
Integracja z czujnikami
Dzięki możliwości bezpośredniego podłączenia czujników (pasywnych, aktywnych lub zestyków), siłownik potrafi przetwarzać ich sygnały analogowe na postać cyfrową. Dane te mogą być następnie łatwo przesyłane do systemów zarządzania budynkiem (BMS) za pośrednictwem obsługiwanych protokołów komunikacyjnych.
Tryb hybrydowy
Urządzenie może pracować w trybie hybrydowym, co oznacza, że do sterowania wykorzystywany jest tradycyjny sygnał analogowy, podczas gdy komunikacja cyfrowa (BACnet lub Modbus) służy do przekazywania informacji zwrotnej o położeniu siłownika. Jest to idealne rozwiązanie do modernizacji istniejących instalacji.
Prosty montaż i obsługa
Montaż siłownika na zaworze kulowym jest szybki i łatwy dzięki mocowaniu za pomocą jednej śruby. Położenie montażowe można swobodnie dostosowywać w krokach co 90°. Urządzenie pozwala również na ręczne przestawianie zaworu przy użyciu korby oraz zablokowanie go w dowolnej pozycji za pomocą przełącznika.
Wysoka niezawodność i automatyzacja
Siłownik jest zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika. Przy pierwszym uruchomieniu aktywowana jest funkcja automatycznego dopasowania, która kalibruje zakres ruchu siłownika do mechanicznego zakresu położeń zaworu.
Elastyczna konfiguracja
Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, poszczególne parametry pracy siłownika można modyfikować przy użyciu dedykowanej aplikacji Belimo Assistant 2.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 8.5 W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 11 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | Y = 0 (0 V = A–AB = 0%) |
| Kierunek ruchu - funkcja bezpieczeństwa: | NZ, przy braku zasilania zawór zamknięty (A–AB = 0%) |
| Uwaga dotycząca kierunku ruchu: | dla zaworów z otworem w kształcie litery „L” (A–AB = 100%) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Czas ruchu - silnik: | 90 s / 90° |
| Regulowany czas ruchu: | 70...220 s |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej |
| Przestawianie, sterowane poprzez Modbus: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.3 kg |
