SRF24A-S2

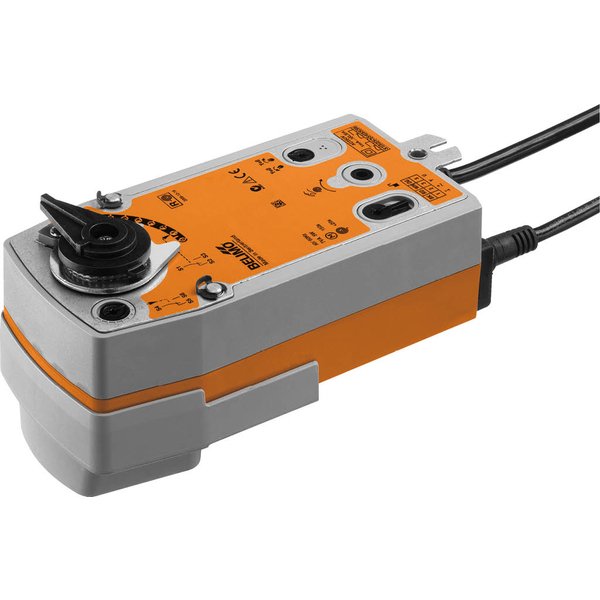

Siłownik obrotowy SRF24A-S2 z funkcją bezpieczeństwa

Model SRF24A-S2 to siłownik obrotowy przeznaczony do montażu na zaworach kulowych. Urządzenie charakteryzuje się momentem obrotowym wynoszącym 20 Nm i jest zasilane napięciem AC/DC 24 V. Sterowanie odbywa się w trybie Zamknij/Otwórz. Kluczową cechą siłownika jest zintegrowana funkcja bezpieczeństwa, która w przypadku zaniku zasilania automatycznie ustawia zawór w pozycji zamkniętej. Dodatkowo, model ten wyposażono w dwa wbudowane styki pomocnicze do sygnalizacji położenia.

Kluczowe cechy produktu

• Niezawodny tryb pracy: W trakcie normalnego działania siłownik napina wewnętrzną sprężynę powrotną, jednocześnie ustawiając zawór w pozycji roboczej. W momencie utraty zasilania, zgromadzona w sprężynie energia jest uwalniana, co powoduje powrót zaworu do pozycji bezpiecznej.
• Prosty montaż bezpośredni: Instalacja na zaworze kulowym jest szybka i łatwa dzięki zastosowaniu pojedynczej śruby montażowej. Położenie siłownika można dostosować, obracając go na trzpieniu zaworu w krokach co 90°.
• Możliwość ręcznego przestawiania: Siłownik posiada wbudowaną korbę, która umożliwia ręczną zmianę położenia zaworu. Specjalny przełącznik pozwala na zablokowanie mechanizmu w dowolnej pozycji, a odblokowanie następuje manualnie lub automatycznie po przywróceniu zasilania.
• Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
• Wysoka niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, co eliminuje potrzebę stosowania dodatkowych wyłączników.
• Elastyczna sygnalizacja: Dwa wbudowane styki pomocnicze – jeden stały (sygnalizacja przy 10% kąta obrotu) i jeden regulowany (sygnalizacja w zakresie 11-100%) – pozwalają na elastyczne przesyłanie informacji o stanie zaworu do systemu nadrzędnego.

Zastosowanie i uwagi montażowe

• Urządzenie zostało zaprojektowane do pracy w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC).
• Montaż na zewnątrz budynków jest możliwy pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca oraz agresywnych gazów. Warunki otoczenia muszą być zgodne z podanymi w karcie katalogowej.
• Instalacja i podłączenie elektryczne muszą być wykonane przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
• Siłownik jest urządzeniem bezobsługowym. Otwieranie obudowy lub próby napraw są niedozwolone i mogą być wykonywane wyłącznie przez producenta.
