SRF24A-S2-5-O

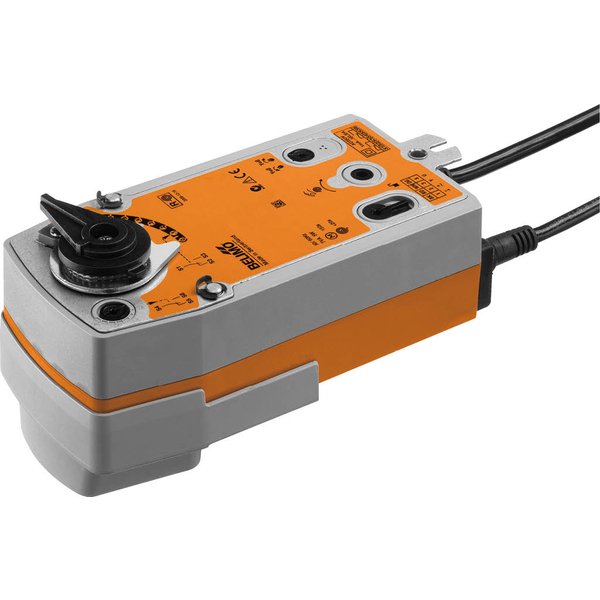

Siłownik obrotowy SRF24A-S2-5-O z funkcją bezpieczeństwa

Siłownik obrotowy z funkcją powrotu sprężynowego, przeznaczony do sterowania zaworami kulowymi oraz klapami motylkowymi. Urządzenie zapewnia niezawodną pracę w trybie Otwórz/Zamknij, a jego kluczowe parametry to moment obrotowy silnika wynoszący 20 Nm oraz zasilanie napięciem 24V AC/DC. Wyposażony jest w dwa zintegrowane styki pomocnicze do sygnalizacji położenia. Dzięki funkcji bezpieczeństwa, w przypadku zaniku zasilania, siłownik automatycznie ustawia zawór w pozycji normalnie otwartej.

Główne cechy produktu

Tryb pracy i funkcja bezpieczeństwa

W trakcie normalnego działania siłownik ustawia zawór w wybranej pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie przerwy w dostawie energii elektrycznej, zgromadzona w sprężynie energia jest uwalniana, co powoduje automatyczny powrót zaworu do predefiniowanej pozycji bezpiecznej.

Prosty montaż bezpośredni

Konstrukcja siłownika została zaprojektowana z myślą o łatwym i bezpośrednim montażu na zaworach obrotowych i klapach motylkowych, które posiadają kołnierz montażowy. Położenie siłownika względem armatury można swobodnie regulować, zmieniając je w krokach co 90°, co ułatwia instalację w różnych warunkach.

Możliwość ręcznego przestawiania

Urządzenie daje możliwość ręcznej obsługi za pomocą korby. Pozwala to na manualne ustawienie zaworu w dowolnej pozycji i zablokowanie jej przy użyciu dedykowanego przełącznika. Odblokowanie następuje ręcznie lub automatycznie po ponownym podłączeniu napięcia zasilania.

Regulowany kąt obrotu

Zakres ruchu siłownika można precyzyjnie dostosować do konkretnych wymagań instalacji. Kąt obrotu jest regulowany za pomocą mechanicznych ograniczników, co zapewnia dokładne ustawienie położeń krańcowych.

Wysoka niezawodność działania

Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczeństwo i długą żywotność.

Elastyczna sygnalizacja położenia

Dzięki dwóm wbudowanym stykom pomocniczym, siłownik oferuje zaawansowane możliwości sygnalizacji. Jeden styk jest stały (ustawiony na 10% kąta obrotu), natomiast drugi jest w pełni nastawialny w zakresie od 11% do 100%, co pozwala na elastyczne informowanie systemu sterowania o aktualnym położeniu zaworu.
