SRF24A-SR-5
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Czas ruchu: | 80...99 s |
| Czas ruchu (funkcja bezpieczeństwa): | <20 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

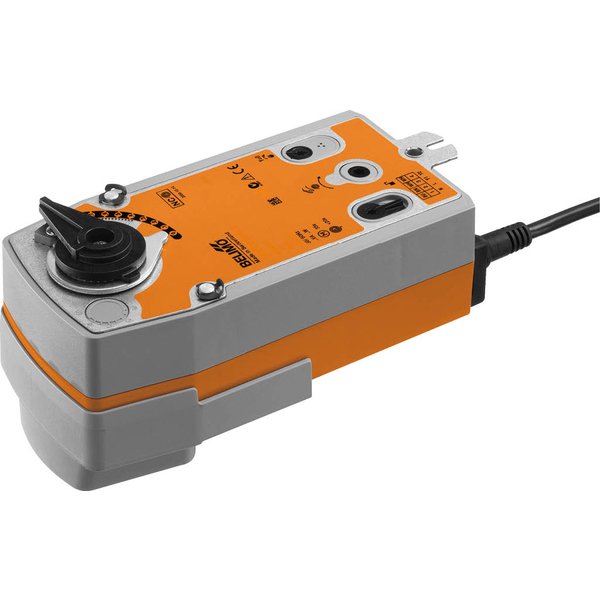

Analogowy siłownik obrotowy z funkcją bezpieczeństwa
Siłownik obrotowy SRF24A-SR-5 jest przeznaczony do sterowania zaworami kulowymi oraz klapami motylkowymi w instalacjach HVAC. Dzięki funkcji bezpieczeństwa, w przypadku zaniku zasilania siłownik automatycznie ustawia zawór w pozycji zamkniętej.
- Moment obrotowy: 20 Nm (zarówno dla pracy silnika, jak i funkcji bezpieczeństwa)
- Zasilanie: Napięcie znamionowe AC/DC 24 V
- Sterowanie: Analogowe, za pomocą sygnału 2...10 V
- Sygnał zwrotny: Urządzenie dostarcza sygnał sprzężenia zwrotnego w zakresie 2...10 V
Zasada działania
Urządzenie jest sterowane za pomocą standardowego sygnału nastawczego. Podczas normalnej pracy siłownik precyzyjnie ustawia zawór w wybranej pozycji, jednocześnie napinając sprężynę powrotną. W momencie przerwy w dostawie prądu, zgromadzona energia w sprężynie jest uwalniana, co powoduje powrót zaworu do pozycji bezpiecznej.
Najważniejsze cechy
Łatwy montaż bezpośredni
Siłownik można zamontować bezpośrednio na wale zaworu obrotowego lub klapy motylkowej wyposażonej w kołnierz montażowy. Położenie montażowe można dostosować w krokach co 90 stopni.
Możliwość przestawiania ręcznego
W razie potrzeby zawór można obsługiwać ręcznie przy użyciu dołączonej korby. Możliwe jest również zablokowanie go w dowolnym położeniu za pomocą przełącznika blokady. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.
Regulowany kąt obrotu
Kąt obrotu siłownika można precyzyjnie dostosować i ograniczyć za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność działania
Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 5.5 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 8.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | Y = 0 (0 V = A – AB = 0%) |
| Kierunek ruchu - funkcja bezpieczeństwa: | NZ, przy braku zasilania zawór zamknięty (A – AB = 0%) |
| Uwaga dotycząca kierunku ruchu: | dla zaworów z otworem w kształcie litery „L” (A – AB = 100%) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Czas ruchu - silnik: | 90 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Dane mechaniczne | |
| Przyłącze kołnierzowe: | F05 |
| Masa | |
| Masa: | 2.2 kg |
