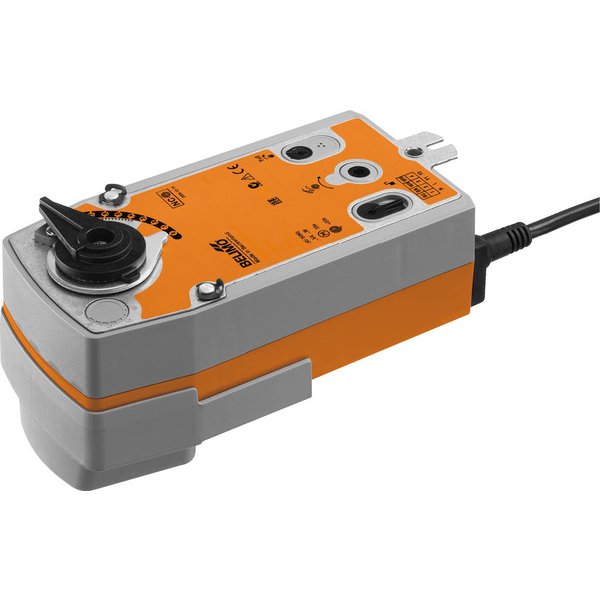

SRF24A-SR-5-O

Analogowy siłownik obrotowy z funkcją bezpieczeństwa

Siłownik obrotowy SRF24A-SR-5-O przeznaczony jest do regulacji zaworów kulowych oraz klap motylkowych. Dzięki wbudowanej funkcji bezpieczeństwa, opartej na sprężynie powrotnej, siłownik automatycznie ustawia zawór w pozycji bezpiecznej w przypadku zaniku zasilania.

Najważniejsze właściwości:

• Moment obrotowy silnika wynoszący 20 Nm
• Zasilanie uniwersalnym napięciem 24 V AC/DC
• Sterowanie za pomocą sygnału analogowego w zakresie 2...10 V
• Sygnał sprzężenia zwrotnego 2...10 V do monitorowania pozycji
• Funkcja bezpieczeństwa: normalnie otwarty (NO) – zawór otwiera się przy braku napięcia

Cechy i zalety produktu

• Tryb pracy: Siłownik sterowany jest standardowym sygnałem 0...10 V, który ustawia zawór w żądanej pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie przerwy w dostawie prądu, zmagazynowana energia w sprężynie przestawia zawór do pozycji awaryjnej.
• Prosty montaż bezpośredni: Urządzenie można w łatwy sposób zamontować bezpośrednio na zaworze kulowym lub klapie motylkowej wyposażonej w kołnierz montażowy. Położenie siłownika można dostosować w krokach co 90°.
• Możliwość przestawiania ręcznego: Zawór można obsługiwać manualnie przy użyciu dołączonej korby. Specjalny przełącznik pozwala na zablokowanie mechanizmu w dowolnym położeniu. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.
• Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie ograniczyć za pomocą mechanicznych ograniczników, dostosowując go do wymagań instalacji.
• Wysoka niezawodność: Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego punktu krańcowego.

Wskazówki dotyczące instalacji

Urządzenie przeznaczone jest do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być wykonywany przez wykwalifikowany personel, z zachowaniem obowiązujących norm. Do zasilania należy używać transformatora bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy zweryfikować dane dotyczące obciążalności zasilacza.
