SRF24A-SR-O
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Moment obrotowy Nm: | 20 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Czas ruchu: | 80...99 s |
| Czas ruchu (funkcja bezpieczeństwa): | <20 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

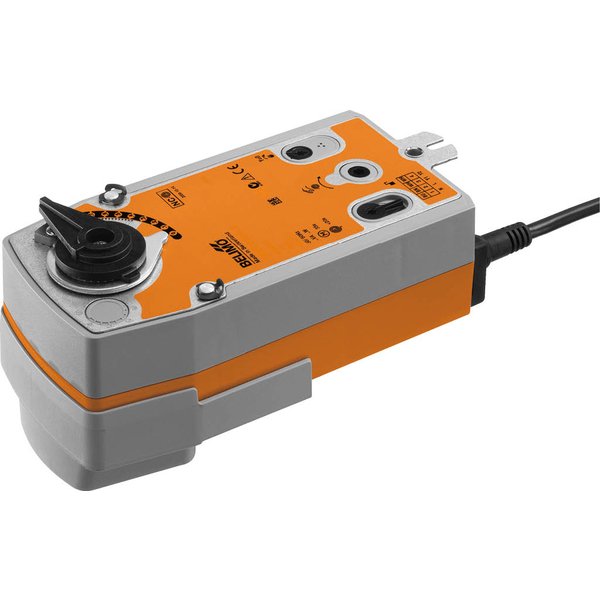

Analogowy siłownik obrotowy SRF24A-SR-O z funkcją bezpieczeństwa
Prezentowany siłownik obrotowy został zaprojektowany do sterowania zaworami kulowymi oraz klapami motylkowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wyposażony jest w funkcję bezpieczeństwa, która zapewnia powrót do zdefiniowanej pozycji w przypadku zaniku zasilania.
Główne parametry:
- Moment obrotowy: 20 Nm (zarówno dla pracy silnika, jak i funkcji bezpieczeństwa)
- Napięcie zasilania: AC/DC 24 V
- Sterowanie: Analogowe, za pomocą sygnału 2...10 V
- Sygnał sprzężenia zwrotnego: Wyjściowy sygnał 2...10 V informujący o aktualnej pozycji
- Funkcja bezpieczeństwa: Normalnie otwarty (NO) – przy braku zasilania zawór jest otwierany
Kluczowe cechy i funkcje
Tryb pracy i funkcja bezpieczeństwa
Siłownik sterowany jest standardowym sygnałem 2...10 V, który precyzyjnie ustawia zawór w wymaganej pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie przerwy w dostawie energii elektrycznej, zgromadzona w sprężynie energia automatycznie przestawia zawór do pozycji bezpiecznej (otwartej).
Łatwy i szybki montaż
Montaż siłownika jest niezwykle prosty i odbywa się bezpośrednio na zaworze kulowym przy pomocy tylko jednej śruby. Położenie montażowe można swobodnie regulować w krokach co 90 stopni, co ułatwia instalację w trudno dostępnych miejscach.
Ręczne przestawianie
Urządzenie umożliwia ręczną obsługę za pomocą dołączonej korby. Dzięki przełącznikowi blokady możliwe jest zablokowanie zaworu w dowolnej pozycji. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.
Regulowany kąt obrotu
Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą wbudowanych ograniczników mechanicznych.
Wysoka niezawodność działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu punktu końcowego, co gwarantuje długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 5.5 W |
| Pobór mocy w stanie spoczynku: | 3 W |
| Moc znamionowa: | 8.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | Y = 0 (0 V = A – AB = 0%) |
| Kierunek ruchu - funkcja bezpieczeństwa: | NO, przy braku zasilania zawór otwarty (A – AB = 100%) |
| Uwaga dotycząca kierunku ruchu: | dla zaworów z otworem w kształcie litery „L” (A – AB = 0%) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Czas ruchu - silnik: | 90 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.2 kg |
