SRF24A-SR-S2

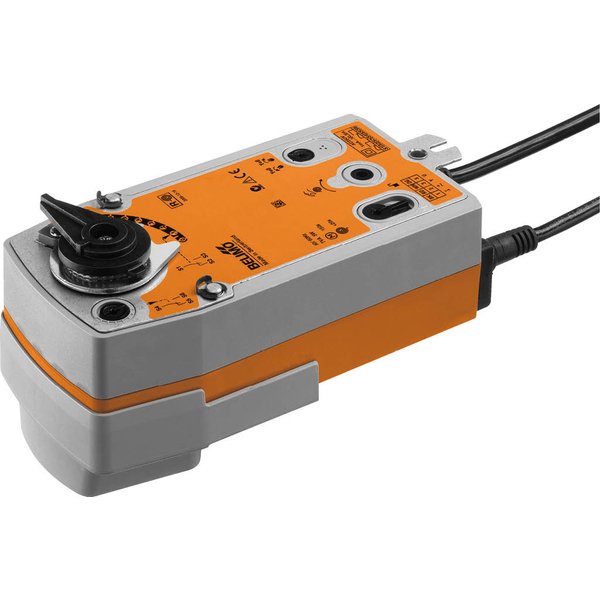

Siłownik analogowy SRF24A-SR-S2 z funkcją bezpieczeństwa

Siłownik obrotowy SRF24A-SR-S2 to analogowe urządzenie zaprojektowane do precyzyjnego sterowania zaworami kulowymi oraz klapami motylkowymi. Dzięki wbudowanej funkcji bezpieczeństwa, zapewnia niezawodność działania w kluczowych systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy produktu:

• Moment obrotowy silnika wynoszący 20 Nm.
• Zasilanie uniwersalnym napięciem znamionowym AC/DC 24 V.
• Sterowanie za pomocą sygnału analogowego w zakresie 2...10 V.
• Możliwość odczytu aktualnej pozycji dzięki sygnałowi sprzężenia zwrotnego 2...10 V.
• Funkcja bezpieczeństwa: powrót do pozycji zamkniętej w przypadku zaniku zasilania.
• Dwa zintegrowane styki pomocnicze do dodatkowej sygnalizacji.

Tryb pracy i funkcja bezpieczeństwa

Urządzenie jest sterowane przy użyciu standardowego sygnału DC 0...10 V. W trakcie normalnej pracy siłownik ustawia zawór w wymaganym położeniu, jednocześnie napinając sprężynę powrotną. W momencie utraty zasilania, zgromadzona energia w sprężynie automatycznie przestawia zawór do pozycji bezpiecznej, co gwarantuje ochronę instalacji.

Prosty montaż bezpośredni

Montaż siłownika odbywa się bezpośrednio na trzpieniu zaworu kulowego i wymaga dokręcenia tylko jednej śruby. Konstrukcja pozwala na zamocowanie urządzenia w różnych pozycjach, z możliwością obrotu co 90 stopni, co ułatwia instalację w ograniczonej przestrzeni.

Możliwość przestawiania ręcznego

Siłownik wyposażono w korbę do ręcznej obsługi, co pozwala na manualne ustawienie zaworu w dowolnej pozycji. Dodatkowy przełącznik umożliwia zablokowanie ustawionego położenia. Odblokowanie mechanizmu następuje po ręcznym zwolnieniu blokady lub automatycznie po przywróceniu napięcia zasilania.

Regulowany kąt obrotu

Zakres pracy siłownika można precyzyjnie dostosować do wymagań instalacji dzięki mechanicznym ogranicznikom, które pozwalają na regulację kąta obrotu.

Wysoka niezawodność działania

Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem. Nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.

Elastyczna sygnalizacja położenia

Dwa wbudowane styki pomocnicze – jeden stały i jeden regulowany – umożliwiają elastyczną sygnalizację stanu zaworu. Punkt przełączania stałego styku jest ustawiony na 10%, natomiast drugi można swobodnie konfigurować w zakresie od 11% do 100% kąta obrotu.
