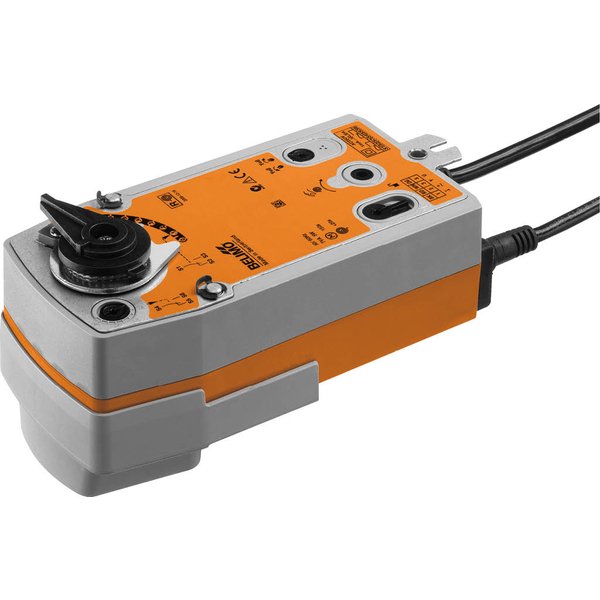

SRF24A-SR-S2-5-O

Analogowy siłownik obrotowy z funkcją bezpieczeństwa

Model SRF24A-SR-S2-5-O to siłownik obrotowy przeznaczony do sterowania zaworami kulowymi oraz klapami motylkowymi. Znajduje zastosowanie w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie jest sterowane analogowo i wyposażone w funkcję powrotu sprężynowego, która zapewnia ustawienie zaworu w pozycji bezpiecznej w przypadku zaniku zasilania.

Najważniejsze cechy:

• Moment obrotowy silnika: 20 Nm
• Zasilanie napięciem znamionowym AC/DC 24 V
• Sterowanie za pomocą sygnału analogowego 2...10 V
• Sygnał sprzężenia zwrotnego 2...10 V informujący o pozycji
• Funkcja bezpieczeństwa: normalnie otwarty (NO) – powrót sprężynowy do pozycji otwartej w przypadku braku zasilania
• Dwa wbudowane styki pomocnicze do sygnalizacji

Właściwości produktu

• Tryb pracy: Siłownik reaguje na standardowy sygnał sterujący, ustawiając zawór w wymaganym położeniu roboczym i jednocześnie napinając sprężynę powrotną. W momencie utraty zasilania, zgromadzona energia w sprężynie automatycznie przywraca zawór do zdefiniowanej pozycji bezpiecznej.
• Łatwy montaż bezpośredni: Prosty i bezpośredni montaż na zaworze obrotowym lub klapie motylkowej jest możliwy dzięki standardowemu kołnierzowi montażowemu. Pozycja montażowa siłownika może być regulowana w krokach co 90 stopni.
• Przestawianie ręczne: Urządzenie pozwala na ręczne przestawienie zaworu za pomocą dołączonej korby. Możliwe jest zablokowanie mechanizmu w dowolnej pozycji za pomocą przełącznika. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia zasilania.
• Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować i ograniczyć za pomocą mechanicznych ograniczników.
• Wysoka niezawodność działania: Wbudowane zabezpieczenie przed przeciążeniem gwarantuje wysoką niezawodność. Siłownik nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu punktu końcowego.
• Elastyczna sygnalizacja: Siłownik wyposażono w dwa wbudowane styki pomocnicze – jeden stały i jeden nastawialny. Umożliwiają one sygnalizację wybranego położenia zaworu, przy czym punkt przełączania styku nastawialnego można regulować w zakresie od 11% do 100% kąta obrotu.
