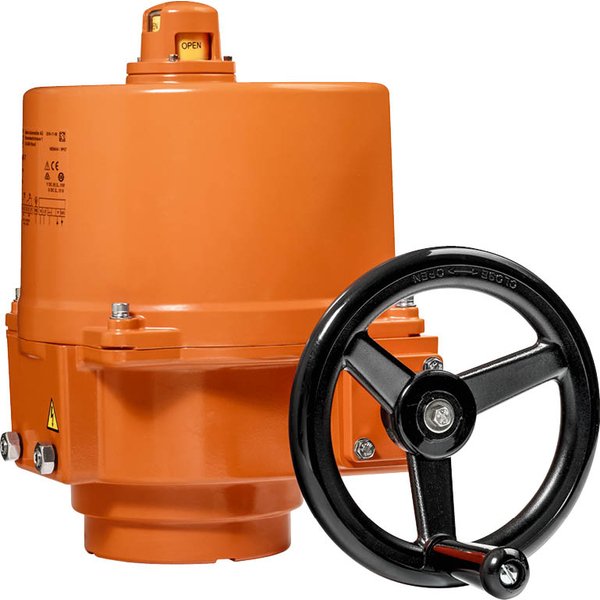

SY4-24-3-T

Siłownik obrotowy do klap motylkowych

Prezentowany siłownik obrotowy jest przeznaczony do sterowania klapami motylkowymi w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie generuje moment obrotowy silnika na poziomie 400 Nm i jest zasilane napięciem znamionowym AC/DC 24 V. Sterowanie odbywa się w trybie Zamknij/Otwórz (3-punktowe). Dodatkowo, siłownik wyposażono w dwa zintegrowane styki pomocnicze do sygnalizacji położenia.

Główne cechy i zalety

• Odporność na warunki zewnętrzne: Dzięki wysokiej klasie szczelności (IP67) oraz specjalnej konstrukcji, siłownik jest doskonale przystosowany do pracy na zewnątrz. Jest odporny na promieniowanie UV, pył, deszcz, śnieg oraz wilgoć.
• Zintegrowana grzałka: Wbudowany element grzewczy skutecznie zapobiega kondensacji pary wodnej wewnątrz obudowy, co jest kluczowe dla niezawodności w zmiennych warunkach temperaturowych.
• Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi klapy motylkowej. Jego pozycję montażową można dostosować w krokach co 90 stopni, co zapewnia dużą elastyczność instalacji.
• Możliwość sterowania ręcznego: W razie potrzeby klapę można obsługiwać manualnie za pomocą pokrętła. Mechanizm jest zaprojektowany tak, że pokrętło nie obraca się podczas pracy silnika, co zwiększa bezpieczeństwo obsługi.
• Wysoka niezawodność i bezpieczeństwo: Kąt obrotu jest ograniczony przez wewnętrzne wyłączniki krańcowe oraz mechaniczne ograniczniki. Siłownik jest również chroniony przed przeciążeniem za pomocą termostatu, który odłącza zasilanie w przypadku przekroczenia dopuszczalnej temperatury pracy.
• Elastyczna sygnalizacja położenia: Wbudowane styki pomocnicze posiadają złocone/srebrzone zestyki, co pozwala na ich wykorzystanie zarówno w obwodach o bardzo małym prądzie (mA), jak i większym (do kilku amperów).

Obudowa siłownika wykonana jest z aluminiowego odlewu ciśnieniowego, co zapewnia dużą wytrzymałość mechaniczną. Urządzenie jest bezobsługowe.
