SY5-230-3-T

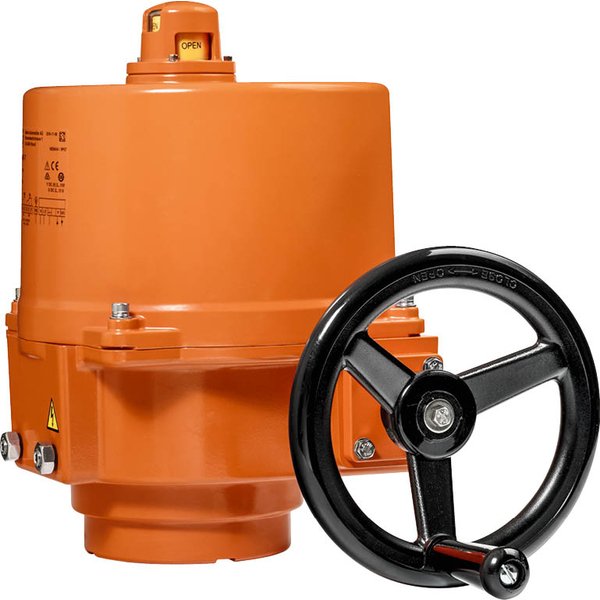

Siłownik obrotowy SY5-230-3-T do klap motylkowych

Prezentowany siłownik obrotowy jest przeznaczony do sterowania klapami motylkowymi w instalacjach przemysłowych. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 500 Nm i jest zasilane napięciem znamionowym AC 230 V. Sterowanie odbywa się w trybie Otwórz/Zamknij (3-punktowe). Dodatkowo, siłownik wyposażono w dwa zintegrowane styki pomocnicze do sygnalizacji położenia.

Zaprojektowany do pracy w trudnych warunkach

Siłownik został stworzony z myślą o zastosowaniach zewnętrznych. Jego solidna obudowa wykonana z aluminiowego odlewu ciśnieniowego (o stopniu ochrony IP67) skutecznie chroni mechanizmy wewnętrzne przed niekorzystnym wpływem czynników atmosferycznych, takich jak:

• Promieniowanie ultrafioletowe (UV)
• Kurz i pył
• Opady deszczu i śniegu
• Wysoka wilgotność powietrza

Kluczowe cechy i funkcjonalności

• Wbudowana grzałka: Zintegrowany element grzewczy skutecznie zapobiega kondensacji pary wodnej wewnątrz obudowy, co jest kluczowe dla niezawodności w zmiennych warunkach temperaturowych.
• Prosty montaż: Siłownik montuje się łatwo i bezpośrednio na osi klapy motylkowej. Jego pozycję montażową można dostosować, obracając go co 90 stopni.
• Przestawianie ręczne: W razie potrzeby klapę można obsługiwać manualnie za pomocą specjalnego pokrętła. Pokrętło to pozostaje nieruchome podczas standardowej pracy silnika.
• Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem za pomocą wewnętrznego termostatu, który odłącza zasilanie przy przekroczeniu dopuszczalnej temperatury. Kąt obrotu jest ograniczony przez wewnętrzne wyłączniki krańcowe oraz dodatkowe ograniczniki mechaniczne.
• Elastyczna sygnalizacja położenia: Wbudowane styki pomocnicze pozwalają na sygnalizację położenia krańcowego klapy. Ich złocone/srebrzone zestyki umożliwiają pracę w obwodach o bardzo zróżnicowanym natężeniu prądu.

Zastosowanie

Urządzenie jest dedykowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Montaż i podłączenie elektryczne powinny być realizowane przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
