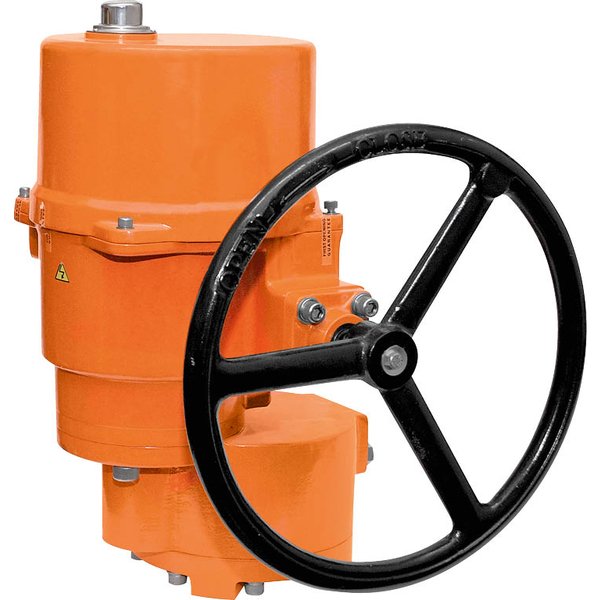

SY9-230A-MF-T

Siłownik obrotowy, 2000 Nm, AC 230 V, 2...10 V, 61 s, 2 x SPDT, IP67, F16, Zaciski

Kod produktu: SY9-230A-MF-T

Dane techniczne
Akcesoria

Dane pomiarowe
Błąd powtarzalności :	0...60% lub >60%
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Licznik chłodu
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Czujnik temperatury T1 / T2 :	Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m
Pomiar temperatury
Measuring accuracy temperature difference :	±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K
Rozdzielczość :	0.05°C
Measuring accuracy absolute temperature :	± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B)
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...60%)
Wskaźnik położenia :	Mechaniczny (wbudowany)
Zakres roboczy Y :	2...10 V
Impedancja wejściowa :	100 kΩ
Sygnał sprzężenia zwrotnego U :	2...10 V
Uwaga dotycząca napięcia pomiarowego U :	Maks. 0,5 mA
Tolerancja pozycjonowania :	±5%
Regulowany zakres roboczy Y :	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Regulowany sygnał sprzężenia zwrotnego U :	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
przepływu :	glikolu
Dyrektywa w sprawie urządzeń ciśnieniowych :	Oznakowanie CE zgodnie z 2014/68/WE
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień zanieczyszczenia :	3
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Temperatura otoczenia :	-30...50°C [-22...122°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Stopień ochrony, wskazówka :	Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 Dyrektywa w sprawie przyrządów pomiarowych Oznakowanie CE zgodnie z 2014/32/UE
Temperatura przechowywania :	-40...80°C [-40...176°F]
Certyfikat IEC/EN :	IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10
Norma jakości :	ISO 9001
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Dyrektywa w sprawie przyrządów :	Oznakowanie CE zgodnie z 2014/32/UE pomiarowych Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne — niskie (PELV)
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Ręczne przestawianie :	tymczasowo pokrętłem przestawiania ręcznego (pokrętło nie obraca się podczas obrotów silnika)
Czas ruchu - silnik :	61 s / 90°
Poziom mocy akustycznej – silnik :	70 dB(A)
Wskazówka dotycząca dokładności pomiaru :	±6% (wartości 25...100% V'nom) @ 0...60% obj.
Min. mierzony przepływ :	0.5% V'nom
Metoda pomiaru :	Ultradźwiękowy pomiar przepływu objętościowego
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN :	IP40 Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45. Moduł czujnika: IP65
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...40%)
Błąd powtarzalności :	0...40% lub >40%
Licznik ciepła
Wartości pomiarowe :	Przepływ Temperatura
Napięcie znamionowe :	AC 230 V
Dane funkcjonalne
Kąt obrotu :	90°
Uwaga dotycząca kąta obrotu :	Wewnętrzny wyłącznik krańcowy, nieregulowany
Duty cycle value :	50% (= czas aktywności 61 s / czas pracy 122 s)
Moment obrotowy - silnik :	2000 Nm
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP67
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Zasada działania :	Type 1
Temperatura otoczenia :	-30...65°C
Temperatura przechowywania :	-30...80°C
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Dyrektywa dotycząca urządzeń :	Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych
Klasa ochronności IEC/EN :	I, Przewód uziemienia (PE)
Techniczna karta katalogowa :	SY9-230A-MF-T
Masa :	72 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	4
Dane mechaniczne
Przyłącze kołnierzowe :	F16
Materiały
Materiał obudowy :	Aluminiowy odlew ciśnieniowy
Napięcie znamionowe :	AC/DC 24 V
Pomiar przepływu
Dokładność pomiaru przepływu :	±2% (wartości 25...100% V'nom) @ 0% obj. glikolu
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 207...253 V
Moc znamionowa :	253 VA
Przyłącze zasilania / sterowania :	Zaciski 2.5 mm² (Przewód 2 x 1,5 mm² lub 1 x 2,5 mm²)
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	240 W Uwaga dotycząca poboru mocy podczas pracy łącznie z ogrzewaniem
Styk pomocniczy :	2 x SPDT, 1 x 3° / 1 x 87°
Obciążalność styku pomocniczego :	1 mA...5 A (3 A indukcyjny), DC 5 V...AC 250 V
Pobór prądu :	1.1 A
Masa
Kategoria dokumentu :	bezobsługowy
Kategoria ochronna styku pomocniczego IEC/ :	I, Przewód uziemienia (PE) EN
