TRF24-O

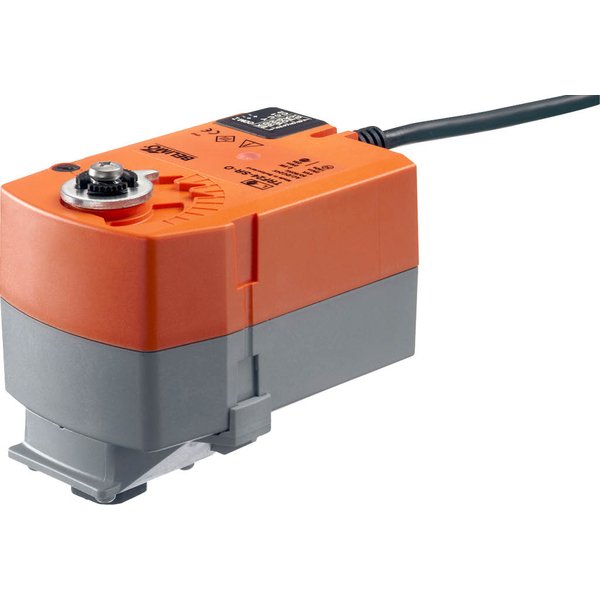

Siłownik obrotowy TRF24-O z funkcją bezpieczeństwa

Model TRF24-O to siłownik obrotowy przeznaczony do sterowania zaworami kulowymi, znajdujący zastosowanie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Został wyposażony w kluczową funkcję bezpieczeństwa, która w przypadku zaniku napięcia zasilającego automatycznie ustawia zawór w pozycji otwartej (NO). Urządzenie sterowane jest sygnałem Zamknij/Otwórz i zasilane napięciem 24 V AC/DC.

Najważniejsze cechy produktu:

• Niezawodna funkcja bezpieczeństwa: W trakcie normalnej pracy siłownik napina wewnętrzną sprężynę powrotną. W momencie utraty zasilania, energia zgromadzona w sprężynie natychmiast ustawia zawór w bezpiecznej, otwartej pozycji. Mechanizm gwarantuje trwałość na poziomie minimum 60 000 cykli awaryjnych.
• Prosty montaż bezpośredni: Siłownik jest montowany bezpośrednio na trzpieniu zaworu kulowego przy użyciu tylko jednej śruby, co znacząco ułatwia i przyspiesza instalację. Położenie montażowe można swobodnie regulować w krokach co 90 stopni.
• Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po dojściu do oporu krańcowego, co chroni jego mechanizm przed uszkodzeniem.

Zasady użytkowania i instalacji

Siłownik został zaprojektowany do zastosowań w stacjonarnych instalacjach. Montaż i podłączenie elektryczne powinny być wykonywane wyłącznie przez personel posiadający odpowiednie kwalifikacje. Urządzenie jest bezobsługowe i nie należy go otwierać ani modyfikować.

W przypadku montażu na zewnątrz, należy zapewnić ochronę przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg, oblodzenie czy promieniowanie słoneczne. Warunki pracy muszą być zgodne z dopuszczalnym zakresem temperatur otoczenia od -30°C do +50°C.

Podłączenie elektryczne

Urządzenie zasilane jest bezpiecznym napięciem 24 V AC/DC poprzez transformator bezpieczeństwa. Istnieje możliwość równoległego łączenia kilku siłowników w jednym obwodzie, co ułatwia rozbudowę systemu (należy przy tym zweryfikować dane dotyczące wydajności prądowej źródła zasilania).
