TRF24-S

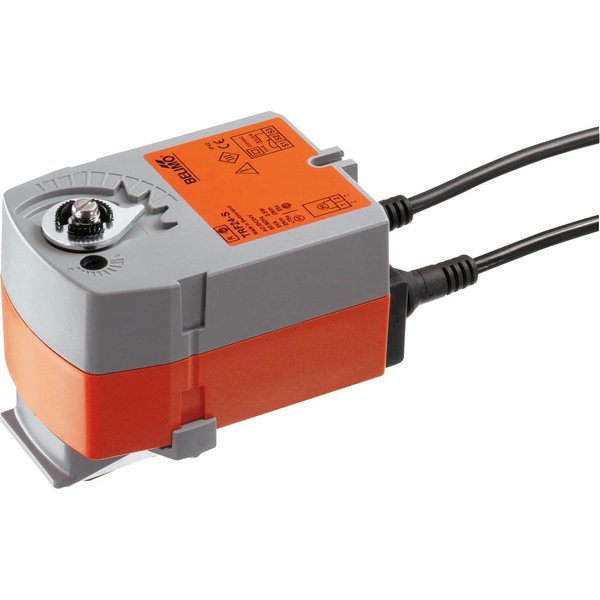

Siłownik obrotowy TRF24-S z funkcją bezpieczeństwa

Model TRF24-S to siłownik obrotowy zaprojektowany do sterowania zaworami kulowymi w instalacjach. Urządzenie pracuje w trybie Zamknij/Otwórz i jest zasilane bezpiecznym napięciem AC/DC 24V. Kluczową cechą siłownika jest funkcja bezpieczeństwa, która w przypadku zaniku zasilania powoduje powrót zaworu do pozycji zamkniętej. Siłownik generuje moment obrotowy o wartości 2.5 Nm i jest dodatkowo wyposażony w zintegrowany styk pomocniczy do sygnalizacji położenia.

Zasada działania

W trakcie normalnej pracy siłownik steruje zaworem, ustawiając go w wymaganym położeniu roboczym, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie przerwy w dostawie prądu, energia zmagazynowana w sprężynie jest uwalniana, co powoduje automatyczne przestawienie zaworu do pozycji bezpiecznej.

Główne cechy produktu

• Niezawodność i bezpieczeństwo: Urządzenie jest chronione przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu skrajnego położenia. Gwarantuje to wysoką niezawodność działania przez cały okres eksploatacji.
• Prosty montaż: Siłownik montuje się bezpośrednio na zaworze kulowym przy użyciu tylko jednej śruby. Jego pozycję można łatwo dostosować, obracając go na zaworze w krokach co 90°.
• Elastyczna sygnalizacja: Wbudowany styk pomocniczy oferuje możliwość regulacji w całym zakresie ruchu (0...100%), co pozwala na precyzyjne przesyłanie sygnałów o aktualnym położeniu zaworu do systemu sterowania.

Zastosowanie i instalacja

Siłownik jest przeznaczony do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Istnieje możliwość równoległego łączenia kilku siłowników, należy jednak zweryfikować dane eksploatacyjne w celu zapewnienia odpowiedniego zasilania. Montaż i podłączenie elektryczne powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia.
