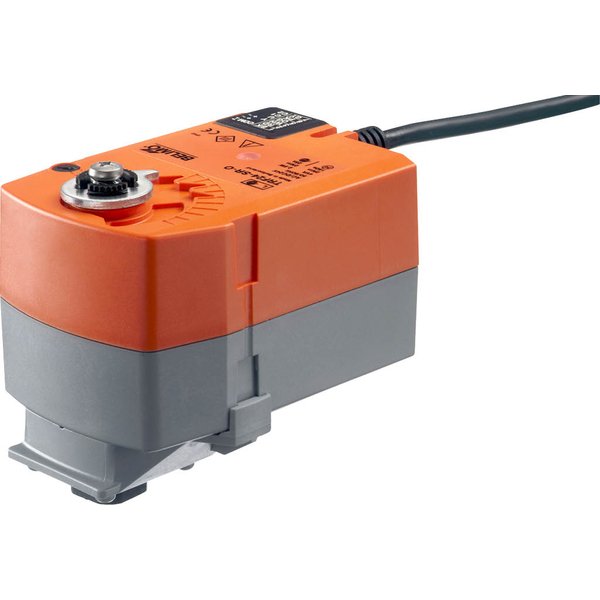

TRF24-SR-O
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Moment obrotowy Nm: | 2.5 Nm |
| Napięcie AC/DC: | 24 V |
| Czas ruchu: | 80...99 s |
| Czas ruchu (funkcja bezpieczeństwa): | <25 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP42 |
Siłownik obrotowy z funkcją bezpieczeństwa do zaworów kulowych
Siłownik obrotowy TRF24-SR-O przeznaczony jest do sterowania zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wyposażony jest w kluczową funkcję bezpieczeństwa, która w przypadku zaniku zasilania automatycznie ustawia zawór w pozycji normalnie otwartej (NO), dzięki wbudowanej sprężynie powrotnej.
Główne cechy siłownika TRF24-SR-O
- Moment obrotowy 2.5 Nm zarówno dla pracy silnika, jak i dla funkcji bezpieczeństwa.
- Zasilanie uniwersalnym napięciem AC/DC 24 V.
- Wszechstronne opcje sterowania: analogowe, 3-punktowe, Zamknij/Otwórz oraz za pośrednictwem magistrali komunikacyjnej MP-Bus.
- Standardowy czas obrotu silnika wynosi 90 sekund, z możliwością elastycznej regulacji w zakresie od 75 do 300 sekund.
- Funkcja bezpieczeństwa zapewniająca powrót do pozycji normalnie otwartej (NO) w momencie zaniku napięcia zasilającego.
Tryby pracy i zaawansowane funkcje
Siłownik może pracować w trybie konwencjonalnym, gdzie jest sterowany za pomocą standardowego sygnału DC 0...10 V. W tym trybie napinana jest sprężyna powrotna, która w przypadku zaniku zasilania ustawia zawór w pozycji bezpiecznej. Alternatywnie, urządzenie może być w pełni zintegrowane z systemem automatyki budynkowej poprzez interfejs MP-Bus, odbierając cyfrowe sygnały nastawcze od nadrzędnego regulatora.
Przetwarzanie sygnału z zewnętrznego czujnika
Urządzenie umożliwia podłączenie aktywnego czujnika. Działa wówczas jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika poprzez magistralę MP-Bus do systemu nadrzędnego, co upraszcza instalację i redukuje ilość okablowania.
Możliwość konfiguracji parametrów
Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, indywidualne parametry pracy siłownika można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2.
Montaż i niezawodność
Montaż siłownika bezpośrednio na zaworze kulowym jest prosty i szybki, wymaga dokręcenia tylko jednej śruby. Pozycję montażową można dostosować co 90 stopni. Urządzenie jest zabezpieczone przed przeciążeniem, nie potrzebuje wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ograniczników mechanicznych, co gwarantuje wysoką niezawodność i długą żywotność.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 1.3 W |
| Pobór mocy w stanie spoczynku: | 0.6 W |
| Moc znamionowa: | 2.6 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 16 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2.5 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 2.5 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3-punktowe z interfejsem komunikacyjnym |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | Y = 0 (0 V = A–AB = 0%) |
| Kierunek ruchu - funkcja bezpieczeństwa: | NO, przy braku zasilania zawór otwarty (A–AB = 100%) |
| Uwaga dotycząca kierunku ruchu: | dla zaworów z otworem w kształcie litery „L” (A–AB = 0%) |
| Czas ruchu - silnik: | 90 s / 90° |
| Regulowany czas ruchu: | 75...300 s |
| Czas ruchu – funkcja bezpieczeństwa: | <25 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 36 dB(A) |
| Dopasowanie zakresu położeń: | z Belimo Assistant 2 |
| Sterowanie ręczne: | MIN (minimum position) = 0% MID (położenie pośrednie, tylko AC) = 50% MAX (maximum position) = 100% |
| Regulowane sterowanie ręczne: | MIN = 0%...(MAX – 32%) MID = MIN...MAX MAX = (MIN + 32%)...100% |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP42 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.56 kg |
