TRY24
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | 3-punktowe |
| Czas ruchu: | 20...49 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP40 |

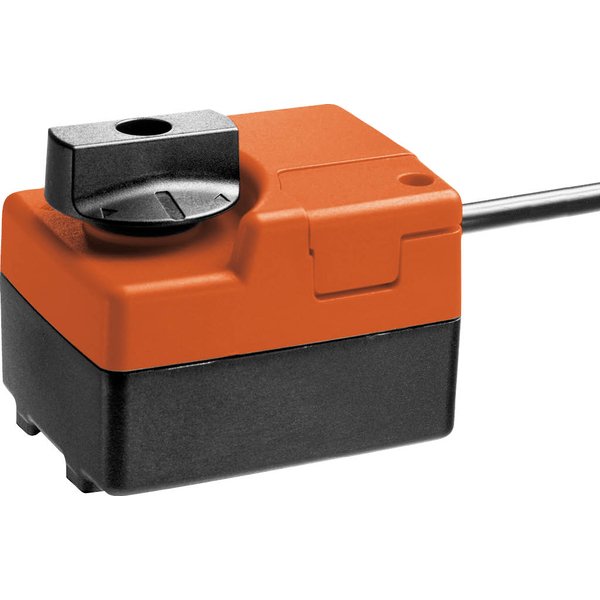

Siłownik obrotowy TRY24 do zaworów kulowych
Siłownik obrotowy TRY24 został zaprojektowany do sterowania zaworami kulowymi w instalacjach. Urządzenie oferuje moment obrotowy 2 Nm i jest zasilane bezpiecznym napięciem 24 V AC/DC. Sterowanie odbywa się w trybie Otwórz/Zamknij lub 3-punktowym.
Kluczowe cechy i funkcje
- Prosty montaż: Montaż siłownika odbywa się bezpośrednio na zaworze kulowym i wymaga dokręcenia tylko jednej śruby. Pozycję montażową można swobodnie regulować w krokach co 90 stopni, co zapewnia dużą elastyczność instalacji.
- Możliwość sterowania ręcznego: Urządzenie wyposażono w funkcję ręcznego przestawiania. Wystarczy nacisnąć specjalną dźwignię, aby wysprzęglić przekładnię i umożliwić ręczną zmianę położenia zaworu. Przekładnia pozostaje wysprzęglona do momentu zwolnienia dźwigni.
- Inteligentne zabezpieczenia: Siłownik jest chroniony przed uszkodzeniami wynikającymi z pulsacyjnego sterowania 3-punktowego. W przypadku zablokowania, napęd automatycznie wyłącza się, a następnie cyklicznie podejmuje próby wznowienia pracy, co chroni silnik przed przeciążeniem. Po 15 nieudanych próbach, kolejne próby uruchomienia podejmowane są co dwie godziny.
- Wskaźnik położenia: Wyposażony w mechaniczny wskaźnik, który pozwala na łatwe odczytanie aktualnego położenia zaworu.
Zastosowanie i warunki pracy
Siłownik jest przeznaczony do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Może być stosowany na zewnątrz budynków pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych takich jak woda, śnieg czy promienie słoneczne, a warunki otoczenia muszą być zgodne z kartą katalogową. Urządzenie jest bezobsługowe.
Instalacja i zasilanie
Do zasilania siłownika wymagany jest transformator bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, co ułatwia tworzenie rozbudowanych systemów sterowania. W przypadku pracy równoległej siłowników sterowanych 3-punktowo, zalecana jest ich synchronizacja raz w tygodniu poprzez ustawienie sygnału z regulatora na 0% lub 100%.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 0.5 W |
| Moc znamionowa: | 0.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Ręczne przestawianie: | z korbą |
| Czas ruchu - silnik: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Wskaźnik położenia: | Mechaniczny |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP40 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -7...50°C [19...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.25 kg |
