TRY24-SR

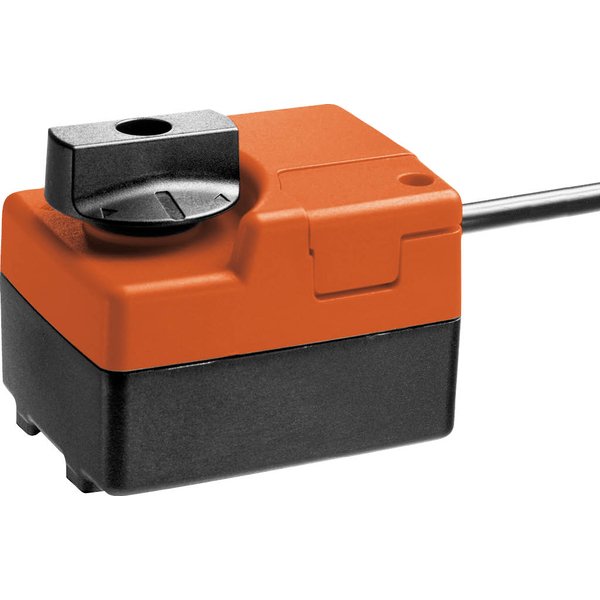

Siłownik obrotowy do zaworów kulowych TRY24-SR

Siłownik obrotowy TRY24-SR to urządzenie przeznaczone do sterowania zaworami kulowymi w instalacjach. Charakteryzuje się momentem obrotowym silnika wynoszącym 2 Nm i jest zasilany napięciem znamionowym AC/DC 24 V. Sterowanie odbywa się przy pomocy sygnału analogowego w zakresie 2...10 V.

Kluczowe cechy produktu

• Prosty montaż bezpośredni: Instalacja na zaworze kulowym jest szybka i łatwa dzięki zastosowaniu pojedynczej śruby montażowej. Położenie siłownika można dostosować, obracając go w krokach co 90°.
• Możliwość ręcznego przestawiania: Siłownik wyposażony jest w dźwignię, której naciśnięcie wysprzęgla przekładnię i umożliwia ręczną zmianę położenia zaworu.
• Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i automatycznie zatrzymuje się po osiągnięciu skrajnych położeń. W przypadku zablokowania siłownik cyklicznie podejmuje próby wznowienia pracy.

Zasada działania i zastosowanie

Siłownik jest sterowany standardowym sygnałem nastawczym i precyzyjnie ustawia się w pozycji odpowiadającej wartości tego sygnału. Urządzenie jest przeznaczone do zastosowań w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Montaż oraz zmiany ustawień, takie jak kierunek obrotu, powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia.

Instalacja elektryczna

Zasilanie siłownika powinno być realizowane poprzez transformator bezpieczeństwa. Istnieje możliwość równoległego podłączenia kilku siłowników, przy czym należy zweryfikować dane eksploatacyjne takiego układu.
