VNM24A-LP1
Siłownik obrotowy, 10 Nm, AC/DC 24 V, Cloud, BACnet IP, Modbus TCP, 150 s (43...173 s), IP40
Kod produktu: VNM24A-LP1
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku: | 1.4 W |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.5 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Napięcie znamionowe: | AC/DC 24 V |
| Czas ruchu - silnik: | 150 s / 90° |
| Zakres roboczy Y: | 2...10 V |
| Moment obrotowy - silnik: | 10 Nm |
| Kategoria ochronna obudowy IEC/EN: | IP40 Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 |
Zaawansowany siłownik do przepustnic powietrza

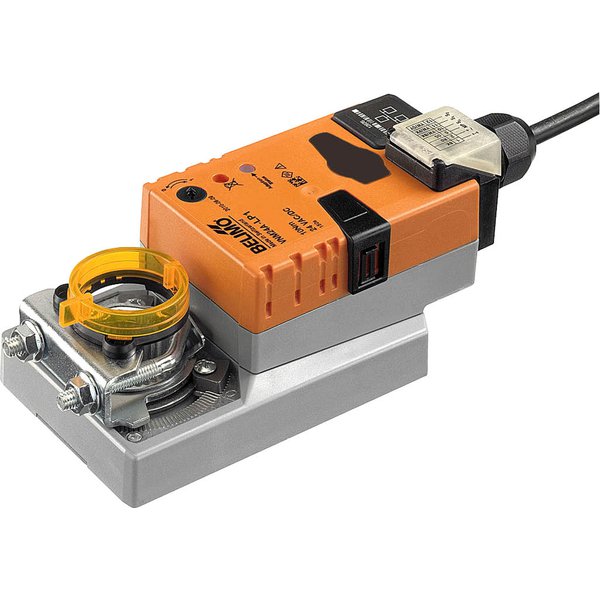

Siłownik VNM24A-LP1 jest przeznaczony do sterowania przepustnicami powietrza o powierzchni sięgającej około 2 m². Urządzenie oferuje moment obrotowy silnika na poziomie 10 Nm i jest zasilane napięciem AC/DC 24 V. Jego wszechstronność polega na możliwości sterowania zarówno analogowego, jak i poprzez zaawansowane interfejsy komunikacyjne, w tym w trybie hybrydowym.
Nowoczesna Komunikacja i Integracja
Urządzenie zostało wyposażone w zintegrowany port Ethernet (10/100 Mb/s), który umożliwia komunikację za pośrednictwem popularnych protokołów przemysłowych, takich jak BACnet/IP oraz Modbus TCP. Dodatkowo, siłownik oferuje możliwość połączenia z chmurą, co otwiera nowe możliwości zdalnego zarządzania i monitoringu. Wbudowany serwer WWW pozwala na prostą parametryzację i diagnostykę bezpośrednio z poziomu przeglądarki internetowej.
Kluczowe cechy produktu
- Elastyczne tryby pracy: Siłownik może być w pełni sterowany cyfrowo (przez chmurę, BACnet/IP, Modbus TCP) lub pracować w trybie hybrydowym, gdzie przyjmuje analogowy sygnał sterujący, jednocześnie udostępniając dane cyfrowo do odczytu.
- Przetwarzanie sygnałów z czujników: Urządzenie pozwala na podłączenie do dwóch czujników (pasywnych, aktywnych lub zestyków), działając jako konwerter sygnału analogowego na cyfrowy i udostępniając ich odczyty w systemie nadrzędnym.
- Prosty montaż bezpośredni: Montaż na osi przepustnicy jest szybki i łatwy dzięki zastosowaniu uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu siłownika.
- Wbudowany rejestrator danych: Siłownik posiada wbudowaną pamięć, która rejestruje dane operacyjne przez okres 13 miesięcy. Zapisane informacje można łatwo pobrać w formacie CSV przez przeglądarkę WWW w celu dalszej analizy.
- Obsługa ręczna: Możliwość ręcznego ustawienia pozycji przepustnicy jest dostępna po wciśnięciu specjalnego przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
- Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników krańcowych.
- Niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
| Dane pomiarowe | |
|---|---|
| Błąd powtarzalności : | 0...60% lub >60% |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Czujnik temperatury T1 / T2 : | Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m |
| Wartości pomiarowe : | Przepływ Temperatura |
| Pomiar temperatury | |
| Measuring accuracy temperature difference : | ±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K |
| Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Stopień ochrony, wskazówka : | Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 Dyrektywa w sprawie przyrządów pomiarowych Oznakowanie CE zgodnie z 2014/32/UE |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Wskazówka dotycząca dokładności pomiaru : | ±6% (wartości 25...100% V'nom) @ 0...60% obj. |
| przepływu : | glikolu |
| Tolerancja pozycjonowania : | ±5% |
| Sterowanie oraz interfejs komunikacyjny : | Cloud BACnet/IP Modbus TCP |
| Regulowany czas ruchu : | 43...173 s |
| Dopasowanie zakresu położeń : | ręczne |
| Regulowany zakres roboczy Y : | 0.5...10 V |
| Kąt obrotu : | 95° |
| Uwaga dotycząca kąta obrotu : | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu : | Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo) |
| Mechanical interface : | Zacisk uniwersalny 8...26.7 mm |
| Moment obrotowy - silnik : | 10 Nm |
| Min. mierzony przepływ : | 0.5% V'nom |
| Metoda pomiaru : | Ultradźwiękowy pomiar przepływu objętościowego |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN : | IP54 Moduł układu logicznego: IP54 (z pierścieniem uszczelniającym A-22PEM-A04) Moduł czujnika: IP65 |
| Dyrektywa w sprawie urządzeń ciśnieniowych : | Oznakowanie CE zgodnie z 2014/68/WE |
| Stopień zanieczyszczenia : | 3 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Certyfikat IEC/EN : | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości : | ISO 9001 |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Dyrektywa w sprawie przyrządów : | Oznakowanie CE zgodnie z 2014/32/UE pomiarowych Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne — niskie (PELV) |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Rozdzielczość : | 0.05°C |
| Measuring accuracy absolute temperature : | ± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B) |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...60%) |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP40 Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik : | 150 s / 90° |
| Poziom mocy akustycznej – silnik : | 35 dB(A) |
| Wskaźnik położenia : | Mechaniczny, podłączany |
| Zakres roboczy Y : | 2...10 V |
| Impedancja wejściowa : | 34 kΩ |
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku : | 1.4 W |
| Moc znamionowa : | 6.5 VA |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 6x 0.5 mm² |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Pobór mocy - praca : | 4.5 W |
| Połączenie z Ethernetem : | Gniazdo wtykowe RJ45 |
| Napięcie znamionowe : | AC/DC 24 V |
| Dane funkcjonalne | |
| Stopień zanieczyszczenia : | 3 |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Techniczna karta katalogowa : | VNM24A-LP1 |
| Masa : | 0.84 kg |
| Dane dotyczące bezpieczeństwa | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu |
| Kategoria dokumentu : | bezobsługowy |
| Stopień ochrony, wskazówka : | Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Komunikacja po szynie danych | |
