VSF24A-LP1

Siłownik obrotowy z funkcją bezpieczeństwa, 20 Nm, AC/DC 24 V, Cloud, BACnet IP, Modbus TCP, 150 s (70...220 s), IP40

Kod produktu: VSF24A-LP1

Rodzaj ruchu:	Obrotowe
Funkcja bezpieczeństwa:	Funkcja bezpieczeństwa
Moment obrotowy Nm:	20 Nm
Napięcie AC/DC:	24 V
Czas ruchu:	100...150 s, regulowane
Czas ruchu (funkcja bezpieczeństwa):	<20 s
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP40

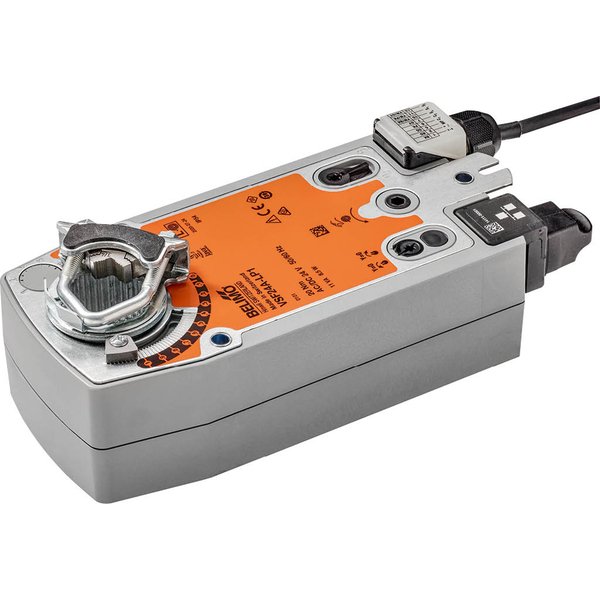

Siłownik przepustnicy z funkcją bezpieczeństwa VSF24A-LP1

Siłownik VSF24A-LP1 został zaprojektowany do efektywnego sterowania przepustnicami powietrza w systemach wentylacyjnych, obsługując powierzchnie do około 4 m². Urządzenie zasilane jest napięciem AC/DC 24 V i generuje moment obrotowy o wartości 20 Nm. Dzięki zaawansowanym opcjom komunikacyjnym, w tym BACnet/IP, Modbus TCP oraz integracji z chmurą, siłownik stanowi nowoczesne rozwiązanie dla zautomatyzowanych systemów budynkowych.

Kluczowe cechy i funkcjonalności

Elastyczne opcje sterowania: Urządzenie może być sterowane w pełni cyfrowo za pośrednictwem chmury, sieci BACnet/IP lub protokołu Modbus TCP. Dostępny jest również tryb hybrydowy, który łączy sterowanie analogowym sygnałem nastawczym z możliwością odczytu i zapisu danych poprzez interfejsy sieciowe.
Przetwarzanie sygnałów z czujników: Siłownik umożliwia podłączenie dwóch zewnętrznych czujników (pasywnych, aktywnych lub zestyków) i działa jako przetwornik analogowo-cyfrowy, udostępniając ich odczyty w systemie nadrzędnym.
Wbudowany serwer WWW: Konfiguracja i parametryzacja siłownika są niezwykle proste dzięki wbudowanemu serwerowi WWW. Wystarczy podłączyć komputer do gniazda Ethernet RJ45, aby uzyskać dostęp do ustawień przez przeglądarkę internetową.
Rejestracja danych: Urządzenie posiada funkcję rejestrowania danych operacyjnych przez okres 13 miesięcy, co pozwala na późniejszą analizę pracy systemu. Dane można pobrać w postaci plików CSV za pomocą przeglądarki.
Prosty montaż bezpośredni: Siłownik montowany jest bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie przed obracaniem zapewnia stabilne mocowanie.
Możliwość ręcznej obsługi: Wbudowany mechanizm z korbą pozwala na ręczne przestawienie przepustnicy i zablokowanie jej w dowolnej pozycji. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu zasilania.
Regulowany kąt obrotu: Zakres ruchu siłownika można precyzyjnie ograniczyć przy użyciu mechanicznych ograniczników, dostosowując go do wymagań instalacji.
Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Automatyczna adaptacja: Po pierwszym uruchomieniu siłownik automatycznie przeprowadza adaptację, dostosowując swój zakres roboczy do mechanicznych położeń krańcowych przepustnicy. Funkcję tę można również uruchomić manualnie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	8.5 W
Pobór mocy w stanie spoczynku:	3.5 W
Moc znamionowa:	11 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.5 mm²
Połączenie z Ethernetem:	Gniazdo wtykowe RJ45
Praca równoległa:	Tak
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	Cloud, BACnet/IP, Modbus TCP
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Moment obrotowy - funkcja bezpieczeństwa:	20 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	34 kΩ
Regulowany zakres roboczy Y:	0.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	przy użyciu korby i przełącznika blokady
Kąt obrotu:	95°
Uwaga dotycząca kąta obrotu:	możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	70...220 s
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	40 dB(A)
Dopasowanie zakresu położeń:	ręczne
Mechanical interface:	Zacisk uniwersalny 10...25.4 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP40, Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	2.2 kg
