VSRF24A-LP1
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Czas ruchu: | 80...99 s, regulowane |
| Czas ruchu (funkcja bezpieczeństwa): | <20 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP40 |

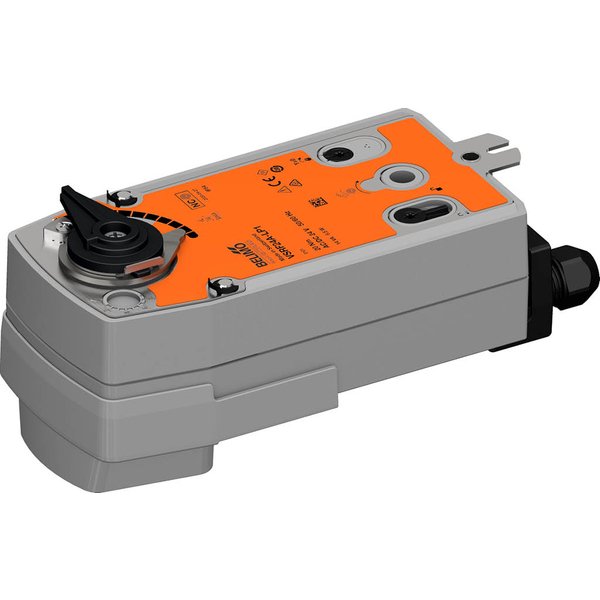

VSRF24A-LP1 to nowoczesny siłownik obrotowy przeznaczony do zaworów kulowych, zintegrowany z chmurą i wyposażony w zaawansowany interfejs komunikacyjny. Urządzenie jest zasilane napięciem AC/DC 24 V i generuje moment obrotowy silnika na poziomie 20 Nm. Oferuje wszechstronne opcje sterowania, w tym analogowe, hybrydowe oraz poprzez chmurę, co czyni go elastycznym rozwiązaniem dla zautomatyzowanych systemów budynkowych.
Kluczowe cechy i funkcje
Wszechstronna komunikacja i konfiguracja
Siłownik obsługuje komunikację za pośrednictwem popularnych protokołów BACnet/IP i Modbus TCP, a także umożliwia połączenie z chmurą. Wbudowany serwer WWW i port Ethernet (RJ45) pozwalają na prostą parametryzację oraz dostęp do danych przy użyciu dowolnej przeglądarki internetowej.
Przetwarzanie sygnałów z czujników
Urządzenie daje możliwość podłączenia dwóch zewnętrznych czujników (pasywnych, aktywnych lub zestyków). Działa wówczas jako przetwornik analogowo-cyfrowy, co pozwala na łatwe przesyłanie sygnałów z czujników do nadrzędnego systemu sterowania.
Prosty montaż bezpośredni
Instalacja siłownika bezpośrednio na zaworze kulowym jest szybka i wygodna dzięki zastosowaniu pojedynczej śruby montażowej. Położenie urządzenia względem zaworu można łatwo dostosować, obracając je w krokach co 90°.
Wbudowana funkcja rejestracji danych
Siłownik automatycznie zapisuje dane operacyjne przez okres 13 miesięcy. Zarejestrowane informacje mogą być pobierane w formie plików CSV przez przeglądarkę internetową, co ułatwia analizę i optymalizację pracy instalacji.
Możliwość ręcznego przestawiania
Zawór można obsługiwać ręcznie za pomocą dołączonej korby. Dedykowany przełącznik pozwala na zablokowanie mechanizmu w dowolnym położeniu. Odblokowanie następuje manualnie lub automatycznie po ponownym podłączeniu napięcia zasilania.
Regulowany kąt obrotu
Zakres ruchu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co zapewnia długą i bezawaryjną pracę.
Funkcja adaptacji i synchronizacji
Proces adaptacji, uruchamiany ręcznie za pomocą przycisku, pozwala siłownikowi na automatyczne wykrycie położeń krańcowych zaworu. Po zakończeniu synchronizacji urządzenie powraca do pozycji zgodnej z aktualnym sygnałem sterującym.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 9.5 W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 14 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.5 mm² |
| Połączenie z Ethernetem: | Gniazdo wtykowe RJ45 |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | Cloud, BACnet/IP, Modbus TCP |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 34 kΩ |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | Y = 0 (0 V = A – AB = 0%) |
| Kierunek ruchu - funkcja bezpieczeństwa: | NZ, przy braku zasilania zawór zamknięty (A – AB = 0%) |
| Uwaga dotycząca kierunku ruchu: | dla zaworów z otworem w kształcie litery „L” (A – AB = 100%) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Czas ruchu - silnik: | 90 s / 90° |
| Regulowany czas ruchu: | 40...150 s |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP40, Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.3 kg |
