C215Q-F
2-drogowy zawór strefowy z gwintem wewnętrznym
Ten dwudrogowy zawór strefowy został zaprojektowany do efektywnej pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest analogowe regulowanie przepływu wody lub całkowite odcinanie obiegu w systemach grzewczych oraz centralach wentylacyjnych.
Kluczowe cechy produktu
- Łatwy montaż siłownika: Dzięki systemowi zatrzaskowemu, montaż siłownika odbywa się szybko i bez użycia narzędzi. Siłownik można zamocować na zaworze poprzez dociśnięcie ręką.
- Regulowany przepływ: Współczynnik przepływu Kvs można precyzyjnie dostosować do wymagań instalacji poprzez zmianę ustawienia zacisku, który ogranicza kąt obrotu.
- Wysoka szczelność: Zawór charakteryzuje się klasą szczelności A (zgodnie z normą EN 12266-1), co zapewnia pracę bez przecieków.
- Zoptymalizowana praca: Stałoprocentowa charakterystyka przepływu (zgodna z VDI/VDE 2173) została zoptymalizowana w zakresie otwarcia, co gwarantuje precyzyjną regulację.
- Bezobsługowa konstrukcja: Zarówno zawór, jak i dedykowane siłowniki nie wymagają regularnej konserwacji.
Dane techniczne i materiały
Zawór jest przystosowany do pracy z wodą oraz wodą z dodatkiem glikolu (do 50% objętości). Zakres temperatury czynnika wynosi od 2°C do 100°C, jednak przy zamontowanym siłowniku temperatura nie powinna przekraczać 90°C.
- Ciśnienie zamknięcia Δps: 520 kPa
- Maksymalna różnica ciśnień Δpmax: 280 kPa (dla cichej pracy zalecane 50 kPa)
- Kąt obrotu: 90° (zakres roboczy 15...90°)
- Przyłącze rurowe: Gwint wewnętrzny zgodny z normą ISO 7-1
- Korpus zaworu: Mosiądz
- Element zamykający (kula): Mosiądz chromowany
- Oś: Mosiądz
- Uszczelnienie osi i gniazda: Pierścienie samouszczelniające (o-ring) z EPDM oraz PTFE
Wskazówki montażowe i eksploatacyjne
Zawór należy montować w pozycji od pionowej do poziomej (w odniesieniu do osi wrzeciona). Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół. Przepływ czynnika przez zawór jest możliwy w obu kierunkach. Aby zapewnić prawidłową pracę i wydłużyć żywotność, zaleca się instalację filtra w celu ochrony przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze.

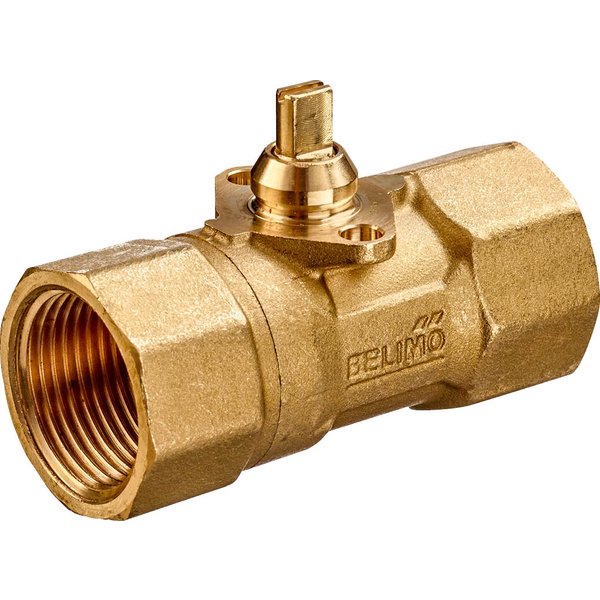

Zdjęcie produktu ma charakter poglądowy i może odbiegać od jego rzeczywistego wyglądu.
| Główne dane | |
|---|---|
| Typ produktu: | Zawór strefowy, 2-drogowy |
| Zastosowanie: | Do instalacji wodnych z obiegiem zamkniętym; do odcinania oraz analogowego regulowania przepływu wody w obiegach central wentylacyjnych i instalacjach grzewczych |
| Przyłącze: | Gwint wewnętrzny |
| Mocowanie siłownika: | Zatrzaskowe, bez użycia narzędzi |
| Współczynnik Kvs: | Regulowany |
| Ciśnienie nominalne (PN): | 25 |
| n(gl): | 3.2 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 2...100°C [36...212°F] |
| Temperatura czynnika (z siłownikiem): | 2...90°C |
| Ciśnienie zamknięcia ∆ps: | 520 kPa |
| Różnica ciśnień ∆pmax: | 280 kPa |
| Różnica ciśnień (dla cichej pracy): | 50 kPa |
| Charakterystyka przepływu: | Stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | Nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Nastawa przepływu: | Patrz instrukcja montażu |
| Kąt obrotu: | 90° |
| Zakres roboczy kąta obrotu: | 15...90° |
| Przyłącze rurowe (szczegóły): | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | Pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | Bezobsługowy |
| Materiały | |
| Korpus zaworu: | Mosiądz |
| Element zamykający: | Mosiądz chromowany |
| Oś: | Mosiądz |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
