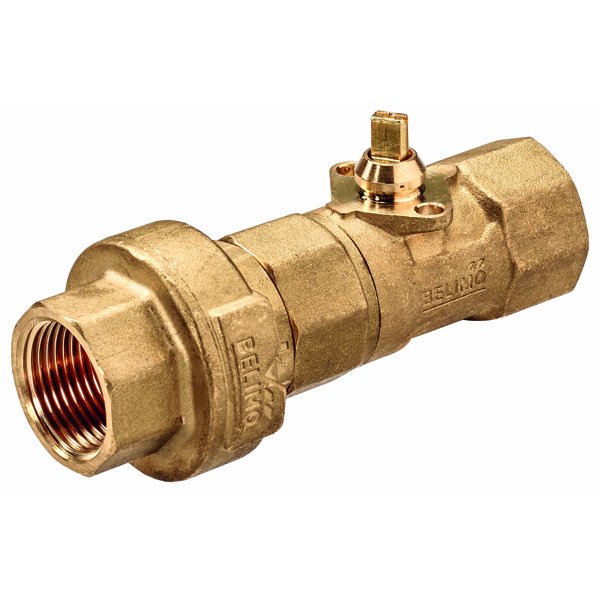

C215QFLH-E

2-drogowy zawór z ogranicznikiem przepływu PI i gwintem wewnętrznym

Dwudrogowy zawór kulowy ze zintegrowanym ogranicznikiem przepływu, przeznaczony do pracy w zamkniętych obiegach wodnych. Jest to idealne rozwiązanie do sterowania przepływem w trybie Zamknij/Otwórz w takich urządzeniach jak klimakonwektory oraz w systemach sufitów grzewczych i chłodzących.

Kluczowe cechy produktu

• Stały, niezależny od ciśnienia przepływ: Wbudowany ogranicznik zapewnia stałą wartość przepływu objętościowego w zakresie różnicy ciśnień od 20 do 280 kPa. Gwarantuje to stabilną pracę instalacji, nawet przy wahaniach ciśnienia w systemie, gdy zawór jest w pełni otwarty.
• Sterowanie Zamknij/Otwórz: Zawór jest przystosowany do współpracy z siłownikami obrotowymi, realizując prostą i niezawodną funkcję otwierania i zamykania obiegu. Otwarcie następuje przy obrocie osi w lewo, a zamknięcie przy obrocie w prawo.
• Solidna konstrukcja: Korpus oraz oś zaworu wykonane są z wytrzymałego mosiądzu, a element zamykający (kula) z mosiądzu chromowanego, co zapewnia długą żywotność produktu. Zastosowane uszczelnienia z EPDM gwarantują niezawodność.
• Wysoka szczelność: Produkt charakteryzuje się klasą szczelności A zgodnie z normą EN 12266-1, co oznacza brak przepuszczania pęcherzyków powietrza w pozycji zamkniętej.
• Bezobsługowy: Konstrukcja zaworu nie wymaga regularnej konserwacji.

Zastosowanie i montaż

Zawór jest przeznaczony wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

• Zaleca się instalowanie zaworu na rurociągu powrotnym.
• Dozwolona pozycja montażu obejmuje zakres od pionowej do poziomej (w odniesieniu do osi). Należy unikać montażu w pozycji wiszącej, z osią skierowaną do dołu.
• Należy bezwzględnie zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie zaworu.
• W celu zapewnienia prawidłowej pracy i wydłużenia okresu eksploatacji, zaleca się zabezpieczenie zaworu przed zanieczyszczeniami stałymi poprzez montaż odpowiedniego filtra. Jakość wody w instalacji powinna być zgodna z wymaganiami normy VDI 2035.
