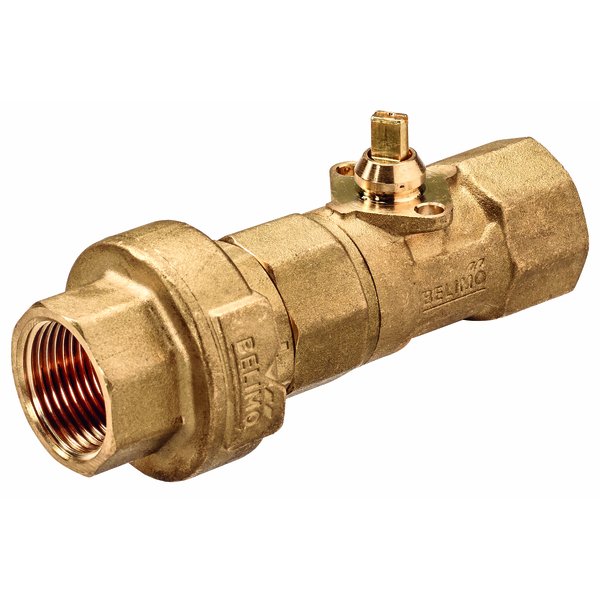

C215QFLH-F

Zawór ograniczający przepływ PI C2..QFLH-..

Dwudrogowy zawór z gwintem wewnętrznym, wyposażony w ogranicznik przepływu PI, jest przeznaczony do zastosowania w zamkniętych obiegach wodnych. Idealnie sprawdza się w sterowaniu typu Otwórz/Zamknij dla takich urządzeń jak klimakonwektory oraz w systemach sufitów grzewczych i chłodzących.

Cechy i funkcjonalność produktu

• Stały przepływ objętościowy: Dzięki zintegrowanemu ogranicznikowi przepływu, zawór utrzymuje stałą wartość przepływu objętościowego, niezależnie od wahań różnicy ciśnień w zakresie od 20 do 280 kPa. Zapewnia to stabilność regulacji, gdy zawór jest w pełni otwarty pod kątem 90°.
• Tryb pracy Zamknij/Otwórz: Zawór kulowy jest sterowany za pomocą siłownika obrotowego (sprzedawany oddzielnie). Otwarcie następuje poprzez obrót osi w lewo, a zamknięcie przez obrót w prawo.

Budowa i materiały

Korpus zaworu oraz jego oś wykonano z wysokiej jakości mosiądzu. Element zamykający (kula) to mosiądz chromowany, co zapewnia trwałość i niezawodność. Za szczelność odpowiadają uszczelnienia z EPDM (o-ring osi) oraz PTFE (gniazdo).

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór może być montowany w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół.
• Miejsce instalacji: Zalecana jest instalacja zaworu na rurociągu powrotnym.
• Kierunek przepływu: Podczas instalacji należy bezwzględnie zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie.
• Jakość wody: W celu zapewnienia prawidłowej pracy i długiej żywotności, jakość wody musi być zgodna z normą VDI 2035. Zaleca się montaż odpowiedniego filtra chroniącego przed zanieczyszczeniami stałymi.
• Konserwacja: Produkt jest bezobsługowy.
