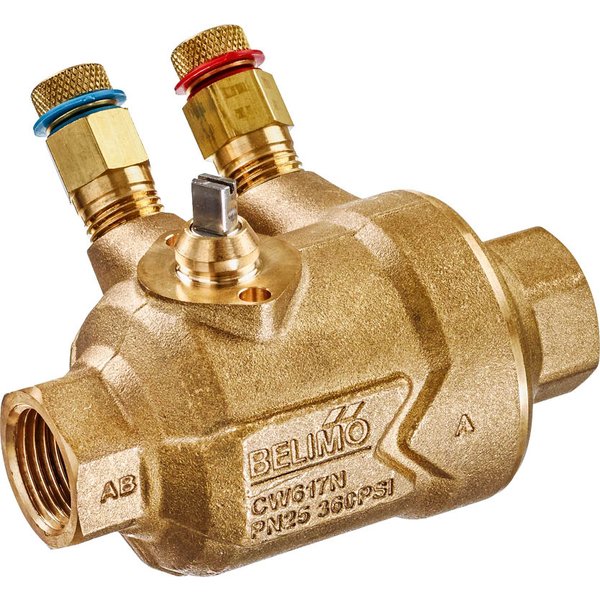

C215QPT-B

Dwudrogowy zawór strefowy PI z gwintem wewnętrznym

Zawór został zaprojektowany do zastosowania w zamkniętych instalacjach wodnych. Jego głównym przeznaczeniem jest analogowa regulacja przepływu wody w systemach grzewczych oraz w obiegach central wentylacyjnych. Montaż siłownika jest uproszczony dzięki mechanizmowi zatrzaskowemu.

Cechy produktu

• Stały przepływ objętościowy: Zintegrowany regulator ciśnienia zapewnia stałą wartość przepływu, niezależnie od wahań ciśnienia w instalacji (w zakresie od 16 do 350 kPa). Gwarantuje to stabilną regulację w każdych warunkach obciążenia.
• Stałoprocentowa charakterystyka przepływu: Dzięki specjalnie zaprojektowanej kuli, zawór posiada stałoprocentową charakterystykę, zoptymalizowaną pod kątem precyzyjnej regulacji.
• Porty pomiarowe (wersja QPT): Modele oznaczone jako C2..QPT-.. posiadają dwa porty pomiarowe. Umożliwiają one łatwą weryfikację, czy różnica ciśnień na zaworze mieści się w dopuszczalnym zakresie, a także mogą być wykorzystane do optymalizacji nastawy pompy obiegowej.
• Tryb pracy: Zawór kulowy jest sterowany za pomocą siłownika obrotowego. Siłownik, sterowany sygnałem ciągłym lub 3-punktowym, precyzyjnie ustawia element dławiący (kulę) w pozycji zadanej przez system sterowania.

Materiały i wykonanie

• Korpus zaworu: Mosiądz
• Element zamykający i oś: Stal nierdzewna
• Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
• Gniazdo: PTFE z pierścieniem samouszczelniającym (o-ring) z EPDM

Informacje montażowe i eksploatacyjne

Zawór jest przeznaczony do pracy z wodą lub mieszaniną wody z glikolem o stężeniu do 50% objętości. Dopuszczalna temperatura czynnika wynosi od -20°C do 120°C, jednak przy zamontowanym siłowniku zakres ten ogranicza się do 2°C do 90°C.

Urządzenie można montować w pozycji od pionowej do poziomej względem wrzeciona. Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół. Dla optymalnej pracy zaleca się instalację na rurociągu powrotnym. Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. Produkt jest bezobsługowy.
