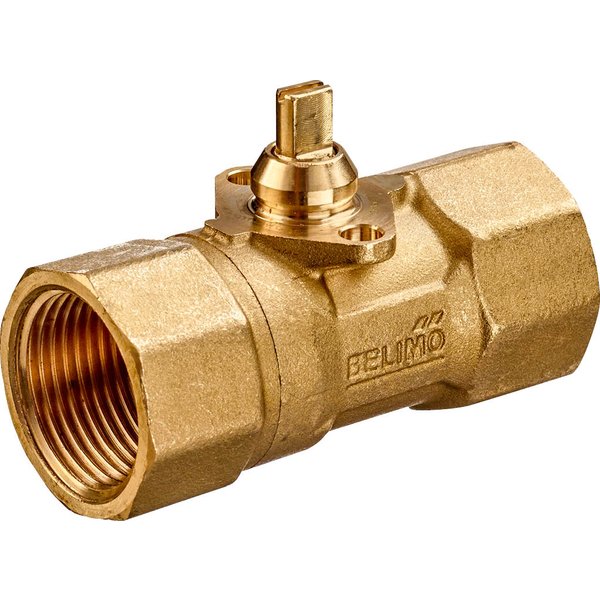

C220Q-K
Dwudrogowy zawór strefowy z gwintem wewnętrznym
Prezentowany zawór strefowy jest przeznaczony do zastosowania w zamkniętych obiegach wodnych, takich jak instalacje grzewcze oraz w obiegach central wentylacyjnych. Jego głównym zadaniem jest odcinanie oraz precyzyjna, analogowa regulacja przepływu wody lub wody z domieszką glikolu (do 50% objętości).
Kluczowe cechy produktu
- Regulowany współczynnik Kvs: Możliwość precyzyjnego dostosowania maksymalnego przepływu do wymagań instalacji poprzez zmianę kąta obrotu.
- Prosty montaż siłownika: Innowacyjne mocowanie zatrzaskowe pozwala na beznarzędziowy montaż siłownika. Wystarczy docisnąć go ręką do zaworu, aby kołki mocujące wskoczyły w otwory.
- Wysoka szczelność: Zawór charakteryzuje się najwyższą klasą szczelności A (zgodnie z normą EN 12266-1), co gwarantuje zamknięcie bez przecieków.
- Zoptymalizowana charakterystyka: Stałoprocentowa charakterystyka przepływu została zoptymalizowana w zakresie otwarcia, co zapewnia precyzyjną kontrolę.
- Bezobsługowa praca: Zarówno zawór, jak i dedykowane siłowniki są urządzeniami bezobsługowymi, co zapewnia komfort i niskie koszty eksploatacji.
Solidna konstrukcja
Korpus zaworu, element zamykający (kula) oraz oś zostały wykonane z wysokiej jakości mosiądzu, przy czym kula jest dodatkowo chromowana. Niezawodność i trwałość gwarantują uszczelnienia z materiałów EPDM oraz PTFE.
Wskazówki montażowe
Zawór może być montowany w pozycji od pionowej do poziomej (w odniesieniu do osi). Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół. Przepływ czynnika jest dozwolony w obu kierunkach. Aby zapewnić długotrwałą i niezawodną pracę, zaleca się stosowanie wody o jakości zgodnej z normą VDI 2035 oraz zabezpieczenie instalacji odpowiednim filtrem.
Uwaga: Zdjęcia produktu mają charakter poglądowy i rzeczywisty wygląd może się nieznacznie różnić.
| Informacje ogólne | |
|---|---|
| Rodzaj produktu: | Zawór strefowy, 2-drogowy, Gwint wewnętrzny |
| Zastosowanie: | Do instalacji wodnych z obiegiem zamkniętym; do odcinania oraz analogowego regulowania przepływu wody w obiegach central wentylacyjnych i instalacjach grzewczych |
| Mocowanie siłownika: | Zatrzaskowe |
| Regulowany Kvs: | Tak |
| Przegląd typów (cechy wspólne) | |
| Ciśnienie nominalne (PN): | 25 |
| Współczynnik n(gl): | 3.2 |
| DN, Rp, Kvs: | W zależności od typu produktu |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika: | 2...100°C [36...212°F] |
| Temperatura czynnika (z siłownikiem): | 2...90°C |
| Ciśnienie zamknięcia ∆ps: | 520 kPa |
| Różnica ciśnień ∆pmax: | 280 kPa |
| Uwaga dotycząca różnicy ciśnień: | 50 kPa w celu zapewnienia cichej pracy |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Nastawa przepływu: | Patrz instrukcja montażu |
| Kąt obrotu: | 90° |
| Kąt obrotu (zakres roboczy): | 15...90° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | Mosiądz |
| Element zamykający: | mosiądz chromowany |
| Oś: | Mosiądz |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
| Cechy produktu | |
| Tryb pracy: | Przestawiany siłownikiem obrotowym (analogowo lub 3-punktowo). Otwiera się, gdy wrzeciono obracane jest w lewo, zamyka w prawo. |
| Montaż siłownika: | Zatrzaskowe, bez użycia narzędzi. Położenie względem zaworu zmienne z krokiem 180°. |
| Wskazówki dotyczące montażu (wybrane) | |
| Dozwolona pozycja montażu: | Od pionowej do poziomej (nie w pozycji wiszącej, z osią skierowaną do dołu). |
| Wymogi dotyczące jakości wody: | Jakość wody zgodna z normą VDI 2035. Zalecany montaż filtra. |
| Serwisowanie: | Urządzenie bezobsługowe. |
| Kierunek przepływu: | Czynnik może przepływać w obu kierunkach. |
| Nastawa przepływu: | Regulowana wartość Kvs poprzez przestawianie zacisku (zmiana kąta obrotu siłownika ze skokiem 2,5°). W siłownikach analogowych wymagana adaptacja po zmianie nastawy. |
