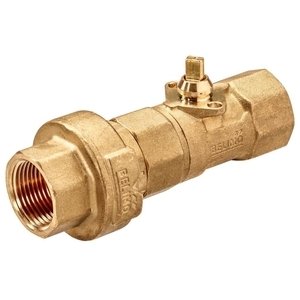

C220QFL-F6

2-drogowy zawór z ogranicznikiem przepływu PI (gwint wewnętrzny)

Prezentowany zawór został zaprojektowany z myślą o zastosowaniu w zamkniętych instalacjach wodnych. Jego głównym przeznaczeniem jest sterowanie typu Zamknij/Otwórz w obiegach wodnych, takich jak te stosowane w klimakonwektorach oraz sufitach chłodzących.

Kluczowe cechy produktu

• Prosty tryb pracy: Zawór kulowy jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnały Zamknij/Otwórz. Obrót osi w lewo powoduje otwarcie zaworu, a w prawo jego zamknięcie.
• Stały przepływ objętościowy: Dzięki zintegrowanemu ogranicznikowi, zawór utrzymuje stałą wartość przepływu niezależnie od wahań różnicy ciśnień w zakresie od 20 do 280 kPa. Gwarantuje to stabilną i przewidywalną regulację w pełni otwartej pozycji (kąt 90°).

Specyfikacja i materiały

Zawór jest przeznaczony do pracy z wodą o temperaturze od 2 do 60°C. Wykonany jest z wysokiej jakości materiałów, zapewniających długą i bezobsługową pracę:

• Korpus zaworu: Mosiądz (dla DN 15, 20) lub mosiądz niklowany (dla DN 25).
• Element zamykający: Mosiądz chromowany.
• Oś: Mosiądz (dla DN 15, 20) lub mosiądz niklowany (dla DN 25).
• Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM.
• Przyłącze: Gwint wewnętrzny zgodny z normą ISO 7-1.

Produkt charakteryzuje się klasą szczelności A (zgodnie z EN 12266-1), co oznacza, że jest nieprzepuszczający pęcherzyków powietrza.

Wskazówki dotyczące montażu

Aby zapewnić prawidłowe działanie, należy przestrzegać poniższych zaleceń:

• Pozycja montażu: Zawór może być instalowany w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
• Miejsce instalacji: Zalecany jest montaż na rurociągu powrotnym.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem strzałki umieszczonej na korpusie zaworu.
• Jakość wody: Woda w instalacji powinna spełniać wymagania normy VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi zaleca się montaż odpowiedniego filtra.

Uwagi dotyczące bezpieczeństwa

Zawór przeznaczony jest do użytku wyłącznie w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez osoby posiadające odpowiednie kwalifikacje, z zachowaniem obowiązujących norm i przepisów.
