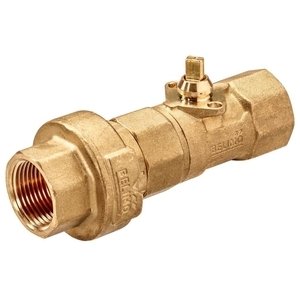

C220QFL-G

2-drogowy Zawór Ogranicznika Przepływu PI z Gwintem Wewnętrznym

Dwudrogowy zawór z gwintem wewnętrznym, zaprojektowany specjalnie do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest sterowanie typu Zamknij/Otwórz w obiegach wodnych, co czyni go idealnym rozwiązaniem dla klimakonwektorów oraz sufitów chłodzących.

Główne Cechy i Zasada Działania

• Stały przepływ objętościowy: Zawór wyposażony jest we wbudowany ogranicznik, który gwarantuje utrzymanie stałej wartości przepływu objętościowego niezależnie od wahań ciśnienia w zakresie od 20 do 280 kPa. Dzięki temu regulacja jest stabilna, nawet przy pełnym otwarciu zaworu pod kątem 90°.
• Tryb pracy: Sterowanie zaworem odbywa się za pomocą siłownika obrotowego, który reaguje na sygnały typu Zamknij/Otwórz. Obrót osi w lewo powoduje otwarcie zaworu, a obrót w prawo jego zamknięcie.
• Wysoka szczelność: Charakteryzuje się najwyższą klasą szczelności A (zgodnie z normą EN 12266-1), co zapewnia pracę bez pęcherzyków powietrza i przecieków.
• Cicha praca: W celu zapewnienia cichej pracy zalecana różnica ciśnień wynosi 50 kPa.

Solidna Konstrukcja i Materiały

Korpus zaworu wykonany jest z wysokiej jakości mosiądzu (dla DN 15 i 20) lub mosiądzu niklowanego (dla DN 25), co zapewnia jego trwałość. Element zamykający to kula z mosiądzu chromowanego, a oś wykonano z mosiądzu (lub mosiądzu niklowanego w DN 25). Uszczelnienia osi i gniazda z EPDM oraz PTFE gwarantują niezawodność i długą żywotność produktu.

Wskazówki Montażowe i Eksploatacyjne

• Pozycja montażu: Zawór może być instalowany w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
• Miejsce instalacji: Zaleca się montaż na rurociągu powrotnym instalacji.
• Jakość wody: Aby zapewnić prawidłowe działanie i długą żywotność, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się stosowanie filtra w celu ochrony przed zanieczyszczeniami stałymi.
• Serwis: Urządzenie jest całkowicie bezobsługowe.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie.
