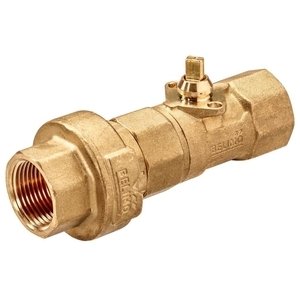

C220QFL-H

Zawór ograniczający przepływ PI, 2-drogowy

Dwudrogowy zawór z gwintem wewnętrznym, wyposażony w zintegrowany ogranicznik przepływu. Produkt jest przeznaczony do zastosowania w zamkniętych obiegach instalacji wodnych, gdzie pełni funkcję sterowania typu Zamknij/Otwórz w systemach klimakonwektorów oraz w sufitach chłodzących.

Kluczowe cechy produktu

• Tryb pracy Zamknij/Otwórz: Zawór kulowy jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnały typu Zamknij/Otwórz. Obrót osi w lewo powoduje otwarcie zaworu, a w prawo jego zamknięcie.
• Stały przepływ objętościowy: Wbudowany ogranicznik przepływu gwarantuje utrzymanie stałej wartości przepływu, niezależnie od wahań ciśnienia w zakresie od 20 do 280 kPa. Dzięki temu, przy pełnym otwarciu zaworu (kąt 90°), regulacja pozostaje stabilna, a natężenie przepływu jest stałe.

Specyfikacja techniczna i materiały

Zawór jest przystosowany do pracy z wodą jako czynnikiem roboczym w zakresie temperatur od 2°C do 60°C. Posiada gwint wewnętrzny zgodny z normą ISO 7-1. Charakteryzuje się wysoką szczelnością klasy A (zgodnie z EN 12266-1), co oznacza, że jest nieprzepuszczający pęcherzyków powietrza.

Materiały wykonania:

• Korpus zaworu: Mosiądz (dla DN 15, 20) lub mosiądz niklowany (dla DN 25)
• Element zamykający: Mosiądz chromowany
• Oś: Mosiądz (dla DN 15, 20) lub mosiądz niklowany (dla DN 25)
• Uszczelnienia: Pierścień samouszczelniający (o-ring) z EPDM, gniazdo z PTFE

Wskazówki dotyczące montażu i bezpieczeństwa

Zawór został zaprojektowany wyłącznie do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem obowiązujących norm. Produkt jest bezobsługowy, a użytkownik nie powinien samodzielnie go naprawiać ani modyfikować.

Zalecenia instalacyjne:

• Pozycja montażu: Możliwy montaż w pozycji od pionowej do poziomej. Należy unikać pozycji wiszącej (z osią skierowaną w dół).
• Miejsce instalacji: Zaleca się instalację na rurociągu powrotnym.
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Jakość wody: Jakość wody musi być zgodna z wymaganiami normy VDI 2035. Aby chronić zawór przed zanieczyszczeniami stałymi, zalecany jest montaż odpowiedniego filtra.
