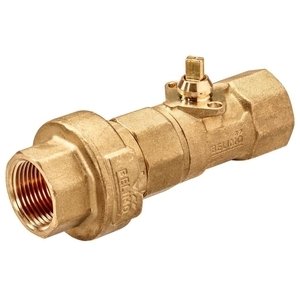

C220QFL-H0

2-drogowy zawór ograniczający przepływ PI z gwintem wewnętrznym

Ten 2-drogowy zawór z ogranicznikiem przepływu został zaprojektowany do zastosowania w zamkniętych obiegach wodnych. Idealnie sprawdza się w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC), gdzie służy do sterowania typu Otwórz/Zamknij przepływem w klimakonwektorach oraz sufitach chłodzących.

Główne cechy produktu

• Stały przepływ objętościowy: Wbudowany ogranicznik gwarantuje utrzymanie stałej wartości przepływu, niezależnie od wahań ciśnienia w zakresie od 20 do 280 kPa. Zapewnia to wyjątkowo stabilną i precyzyjną regulację systemu.
• Proste sterowanie Otwórz/Zamknij: Zawór jest przystosowany do współpracy z siłownikami obrotowymi, które sterują jego pracą za pomocą prostego sygnału Otwórz/Zamknij. Otwarcie zaworu następuje przy obrocie osi w lewo.
• Wytrzymała konstrukcja: Korpus zaworu wykonano z mosiądzu (w wersjach DN 25 z mosiądzu niklowanego), a element zamykający z mosiądzu chromowanego. Uszczelnienie osi z EPDM gwarantuje długotrwałą i niezawodną pracę.
• Wysoka szczelność: Zawór charakteryzuje się najwyższą klasą szczelności A (zgodnie z normą EN 12266-1), co zapewnia działanie bez przecieków i pęcherzyków powietrza.
• Brak konieczności konserwacji: Produkt został zaprojektowany jako element bezobsługowy, co minimalizuje koszty eksploatacji.

Zastosowanie i montaż

• Czynnik roboczy: Zawór jest przeznaczony do pracy z wodą o temperaturze od 2°C do 60°C.
• Pozycja montażu: Możliwy jest montaż w każdej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół.
• Kierunek przepływu: Podczas instalacji należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Zalecane umiejscowienie: W celu optymalnej pracy systemu, zaleca się instalację zaworu na rurociągu powrotnym.
• Jakość wody: Aby zapewnić długą żywotność i prawidłowe działanie, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się stosowanie filtra w celu ochrony zaworu przed zanieczyszczeniami stałymi.
