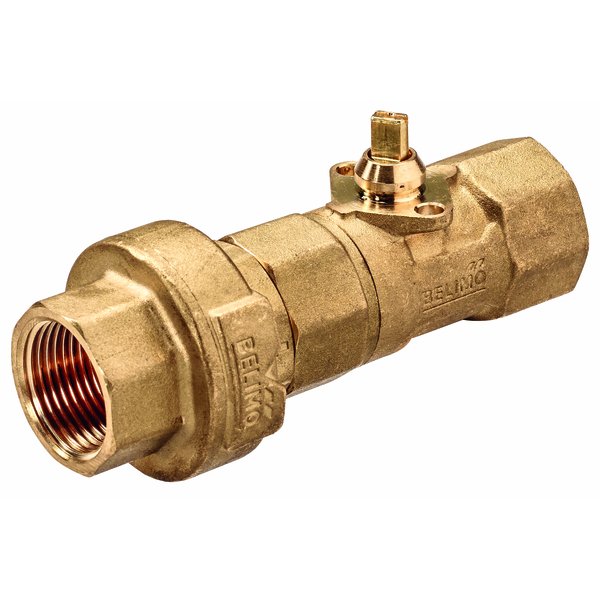

C220QFLH-F6

Dwudrogowy Zawór Ogranicznika Przepływu PI z Gwintem Wewnętrznym

Prezentowany zawór został zaprojektowany do efektywnego sterowania typu Zamknij/Otwórz w zamkniętych obiegach wodnych. Idealnie sprawdza się w instalacjach HVAC, takich jak klimakonwektory oraz systemy sufitów grzewczych i chłodzących. Jest przeznaczony do pracy z czynnikiem roboczym w postaci wody o temperaturze od 2°C do 80°C.

Kluczowe Cechy Produktu

• Stały, niezależny od ciśnienia przepływ: Wbudowany ogranicznik gwarantuje stałą wartość przepływu objętościowego w szerokim zakresie różnicy ciśnień (20-280 kPa), co zapewnia wyjątkową stabilność regulacji, nawet przy wahaniach ciśnienia w instalacji.
• Precyzyjne sterowanie Zamknij/Otwórz: Zawór kulowy współpracuje z siłownikiem obrotowym, realizując funkcję otwierania i zamykania na podstawie sygnału sterującego. Kąt obrotu wynosi 90°.
• Wysoka klasa szczelności: Zapewnia szczelność klasy A (zgodnie z normą EN 12266-1), co oznacza brak przecieków w postaci pęcherzyków powietrza.
• Solidna konstrukcja: Korpus, oś oraz element zamykający (chromowany) wykonano z mosiądzu, co gwarantuje długą żywotność. Uszczelnienia z EPDM i gniazdo z PTFE zapewniają niezawodność działania.
• Konstrukcja bezobsługowa: Zawór nie wymaga regularnych czynności serwisowych, co obniża koszty eksploatacji.

Zalecenia Montażowe

• Zalecany jest montaż na rurociągu powrotnym instalacji.
• Zawór można instalować w dowolnej pozycji od pionowej do poziomej (wrzecionem do góry lub w bok). Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół.
• Konieczne jest zachowanie kierunku przepływu zgodnego z oznaczeniem strzałki na korpusie zaworu.
• W celu ochrony zaworu przed zanieczyszczeniami stałymi i zapewnienia jego długotrwałej pracy, rekomenduje się zastosowanie odpowiedniego filtra w instalacji (zgodnie z wymogami jakości wody VDI 2035).
