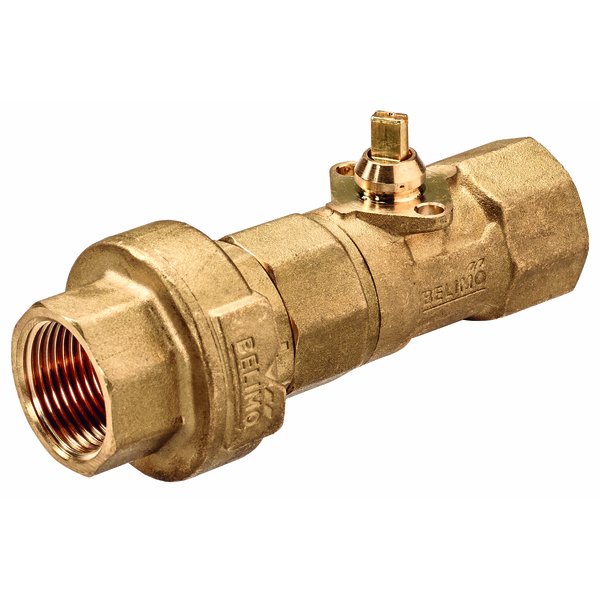

C220QFLH-G

2-drogowy zawór ograniczający przepływ PI z gwintem wewnętrznym

Dwudrogowy zawór kulowy z funkcją ogranicznika przepływu, przeznaczony do zastosowania w zamkniętych instalacjach wodnych. Jest to idealne rozwiązanie do sterowania typu Zamknij/Otwórz obiegami wodnymi w takich urządzeniach jak klimakonwektory oraz w systemach sufitów grzewczych i chłodzących.

Kluczowe cechy i funkcjonalność

• Niezależność od ciśnienia (funkcja PI): Wbudowany ogranicznik przepływu gwarantuje utrzymanie stałej, nominalnej wartości przepływu objętościowego. Funkcja ta działa poprawnie przy różnicy ciśnień w zakresie od 20 do 280 kPa, co zapewnia stabilną i przewidywalną pracę instalacji.
• Sterowanie Zamknij/Otwórz: Zawór jest przystosowany do współpracy z siłownikiem obrotowym. Pełne otwarcie następuje przy obrocie osi w lewo, natomiast zamknięcie przy obrocie w prawo.
• Wysoka szczelność: Produkt charakteryzuje się klasą szczelności A (zgodnie z EN 12266-1), co oznacza, że jest nieprzepuszczający pęcherzyków powietrza.
• Produkt bezobsługowy: Konstrukcja zaworu nie wymaga regularnych czynności serwisowych, co obniża koszty eksploatacji.

Solidna konstrukcja i materiały

Zawór został wykonany z materiałów gwarantujących trwałość i niezawodność:

• Korpus zaworu: Mosiądz
• Element zamykający: Mosiądz chromowany
• Oś: Mosiądz
• Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
• Gniazdo: PTFE oraz o-ring z EPDM

Zastosowanie i wskazówki montażowe

• Zawór jest przeznaczony wyłącznie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
• Zalecany jest montaż na rurociągu powrotnym w celu zapewnienia optymalnej pracy.
• Dozwolona pozycja montażu obejmuje zakres od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
• Podczas instalacji należy bezwzględnie zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie zaworu.
• W celu ochrony zaworu przed zanieczyszczeniami i wydłużenia jego żywotności, zaleca się montaż filtra w instalacji oraz utrzymanie jakości wody zgodnej z normą VDI 2035.
