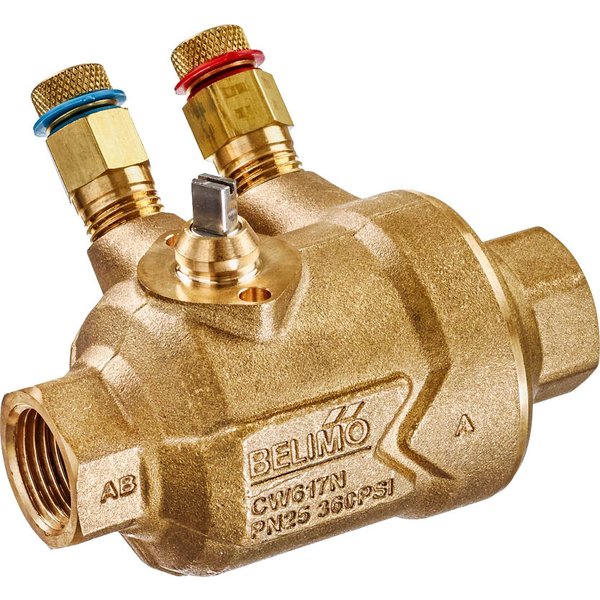

C220QPT-F
2-drogowy zawór strefowy PI z gwintem wewnętrznym
Prezentowany zawór strefowy jest przeznaczony do zastosowania w zamkniętych obiegach instalacji wodnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody, co czyni go idealnym rozwiązaniem dla obiegów w centralach wentylacyjnych oraz systemach grzewczych. Montaż siłownika odbywa się w prosty i szybki sposób dzięki zatrzaskowemu mocowaniu.
Kluczowe właściwości produktu
- Stały przepływ objętościowy: Zintegrowany regulator ciśnienia zapewnia utrzymanie stałego przepływu wody, niezależnie od wahań ciśnienia w instalacji w zakresie od 16 do 350 kPa. Gwarantuje to stabilną i precyzyjną regulację, nawet przy częściowych obciążeniach.
- Stałoprocentowa charakterystyka przepływu: Dzięki specjalnie zaprojektowanej konstrukcji kuli, zawór charakteryzuje się stałoprocentową charakterystyką, co optymalizuje proces regulacji.
- Porty pomiarowe (wersje C2..QPT-..): Modele oznaczone jako "T" wyposażone są w porty pomiarowe, które umożliwiają łatwe sprawdzenie różnicy ciśnień na zaworze. Ułatwia to diagnostykę instalacji i pozwala na optymalizację pracy pompy obiegowej.
- Trwała i niezawodna konstrukcja: Korpus zaworu wykonany jest z mosiądzu, a kluczowe elementy wewnętrzne, takie jak element zamykający i oś, ze stali nierdzewnej. Uszczelnienia z EPDM zapewniają wysoką szczelność i długą żywotność produktu.
Zastosowanie i montaż
Zawór jest przeznaczony wyłącznie do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może pracować z wodą lub wodą z domieszką glikolu do 50% objętości. Dla zapewnienia prawidłowego działania i ochrony przed zanieczyszczeniami, zaleca się instalację odpowiedniego filtra przed zaworem. Montaż należy przeprowadzić zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie, w pozycji od pionowej do poziomej (z wykluczeniem pozycji wiszącej).
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Temperatura czynnika, wskazówka: | z siłownikiem 2...90°C |
| Różnica ciśnień: | 16...350 kPa |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 350 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Stabilność ciśnienia: | ±5% przy wartości ciśnienia 35...350 kPa ±10% przy wartości ciśnienia 16...35 kPa |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Nastawa przepływu: | Patrz instrukcja montażu |
| Kąt obrotu: | 90° |
| Uwaga dotycząca kąta obrotu: | Zakres roboczy 15...90° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | Mosiądz |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
| Membrana: | EPDM |
| Membrana: | EPDM |
