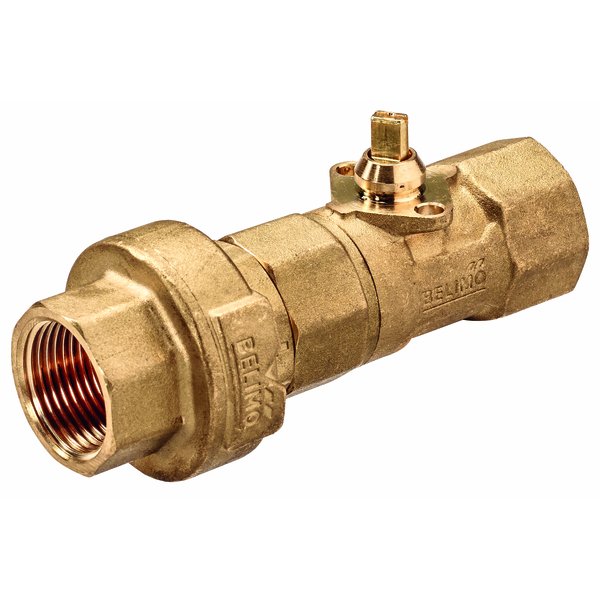

C225QFLH-H

Dwudrogowy zawór z ogranicznikiem przepływu

Prezentowany zawór kulowy to 2-drogowe urządzenie z gwintem wewnętrznym, zaprojektowane specjalnie do zastosowania w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest sterowanie przepływem w trybie Otwórz/Zamknij. Doskonale sprawdza się w obiegach wodnych klimakonwektorów oraz w systemach sufitów grzewczych i chłodzących.

Cechy i działanie produktu

Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał Otwórz/Zamknij. Obrót osi w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia. Urządzenie charakteryzuje się kątem obrotu wynoszącym 90°.

• Stały przepływ objętościowy: Zintegrowany ogranicznik przepływu gwarantuje utrzymanie stałej wartości przepływu, niezależnie od wahań ciśnienia w instalacji w zakresie od 20 do 280 kPa. Zapewnia to wyjątkowo stabilną regulację.
• Wysoka szczelność: Zawór cechuje się najwyższą klasą szczelności A (zgodnie z EN 12266-1), co oznacza, że jest nieprzepuszczający pęcherzyków powietrza.
• Cicha praca: W celu zapewnienia cichej pracy zaleca się utrzymywanie różnicy ciśnień na poziomie 50 kPa.
• Bezobsługowość: Konstrukcja zaworu nie wymaga żadnych czynności konserwacyjnych podczas eksploatacji.

Solidna konstrukcja

Zawór został wykonany z wysokiej jakości materiałów, co zapewnia jego długą żywotność i niezawodność.

• Korpus, oś i element zamykający: Mosiądz (element zamykający dodatkowo chromowany)
• Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
• Gniazdo: PTFE oraz pierścień samouszczelniający (o-ring) z EPDM

Wskazówki montażowe

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej względem wrzeciona. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
• Miejsce instalacji: Zalecany jest montaż na rurociągu powrotnym instalacji.
• Kierunek przepływu: Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu, który został oznaczony strzałką na korpusie zaworu.
• Jakość wody: Woda w instalacji musi spełniać wymagania normy VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi zaleca się montaż odpowiedniego filtra.
