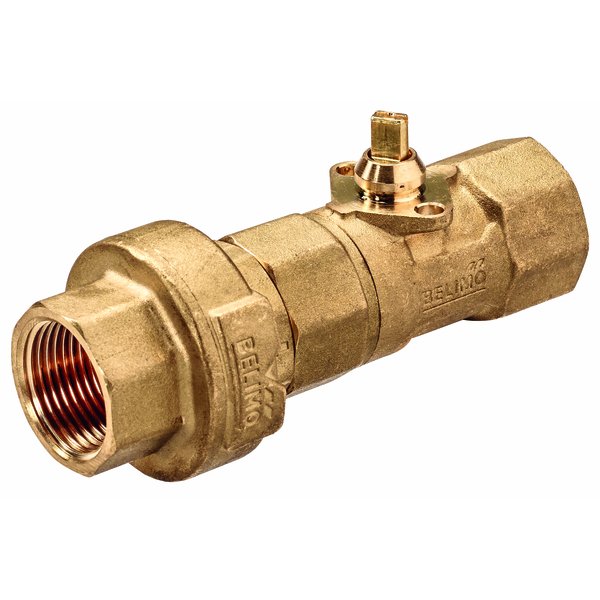

C225QFLH-J

Dwudrogowy zawór z ogranicznikiem przepływu PI

Zawór z gwintem wewnętrznym, zaprojektowany specjalnie do zastosowań w zamkniętych instalacjach wodnych. Idealnie sprawdza się do sterowania typu Zamknij/Otwórz obiegami wodnymi w urządzeniach takich jak klimakonwektory oraz w systemach sufitów grzewczych i chłodzących.

Główne cechy produktu

• Stały przepływ objętościowy: Zintegrowany ogranicznik przepływu gwarantuje utrzymanie stałego natężenia przepływu medium, niezależnie od wahań ciśnienia w zakresie od 20 do 280 kPa. Zapewnia to stabilną i przewidywalną pracę całej instalacji.
• Tryb pracy Zamknij/Otwórz: Zawór kulowy jest obsługiwany przez siłownik obrotowy, który realizuje funkcję pełnego otwarcia lub zamknięcia obiegu poprzez obrót osi o 90 stopni.

Kluczowe właściwości i materiały

Zawór charakteryzuje się solidną i trwałą konstrukcją, która zapewnia jego długotrwałą i bezawaryjną pracę.

• Materiały wykonania: Korpus oraz oś zaworu wykonano z mosiądzu, natomiast element zamykający (kula) to mosiądz chromowany. Uszczelnienia osi i gniazda zrealizowano przy użyciu wytrzymałego materiału EPDM.
• Medium robocze: Przystosowany do pracy z wodą o temperaturze w zakresie od 2°C do 80°C.
• Wysoka szczelność: Zawór cechuje się klasą szczelności A (zgodnie z normą EN 12266-1), co oznacza, że jest nieprzepuszczający pęcherzyków powietrza.
• Konstrukcja bezobsługowa: Produkt nie wymaga regularnych czynności serwisowych w trakcie eksploatacji.
• Przyłącze: Wyposażony w standardowy gwint wewnętrzny zgodny z normą ISO 7-1.

Wskazówki dotyczące instalacji

• Pozycja montażu: Zawór można instalować w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, czyli z wrzecionem skierowanym w dół.
• Miejsce instalacji: W celu zapewnienia optymalnych warunków pracy, zaleca się montaż na rurociągu powrotnym.
• Kierunek przepływu: Podczas montażu należy bezwzględnie zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie zaworu.
• Jakość wody: Dla zapewnienia prawidłowego działania i długiej żywotności, jakość wody w instalacji powinna być zgodna z wytycznymi normy VDI 2035. Rekomenduje się zabezpieczenie zaworu poprzez montaż filtra w instalacji.
