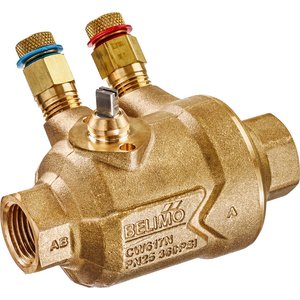

C225QPT-G

2-drogowy, ciśnieniowo niezależny zawór strefowy PI z gwintem wewnętrznym

Zawór strefowy PI został zaprojektowany do zastosowania w zamkniętych instalacjach wodnych, takich jak systemy centralnego ogrzewania oraz obiegi central wentylacyjnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody, co pozwala na precyzyjne sterowanie pracą instalacji. Konstrukcja zaworu umożliwia szybkie i proste, zatrzaskowe mocowanie dedykowanego siłownika.

Kluczowe cechy produktu

• Stały przepływ objętościowy: Wbudowany zawór redukcyjny gwarantuje utrzymanie stałej wartości przepływu, niezależnie od wahań ciśnienia w zakresie od 16 do 350 kPa. Zapewnia to stabilną i precyzyjną regulację, eliminując wpływ zmian ciśnienia w instalacji oraz przy obciążeniach częściowych.
• Zoptymalizowana charakterystyka przepływu: Dzięki specjalnie zaprojektowanej kuli, zawór posiada stałoprocentową charakterystykę przepływu, zoptymalizowaną w całym zakresie otwarcia.
• Sposób działania: Zawór jest sterowany za pomocą siłownika obrotowego (ciągłego lub 3-punktowego), który precyzyjnie ustawia pozycję kuli regulacyjnej zgodnie z sygnałem sterującym. Obrót wrzeciona w lewo otwiera zawór, a w prawo go zamyka.
• Porty pomiarowe (wersja C2..QPT-..): Modele oznaczone jako QPT wyposażone są w dwa porty pomiarowe. Umożliwiają one łatwe sprawdzenie różnicy ciśnień na zaworze, weryfikację jego prawidłowej pracy oraz optymalizację nastawy pompy w instalacji.

Konstrukcja i materiały

Zawór charakteryzuje się solidną budową, zapewniającą długą i bezawaryjną pracę. Korpus wykonano z mosiądzu, natomiast najważniejsze elementy wewnętrzne, takie jak element zamykający oraz oś, wykonane są ze stali nierdzewnej. Uszczelnienie osi zapewniają pierścienie samouszczelniające z EPDM.

Wskazówki montażowe i eksploatacyjne

• Czynnik roboczy: Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% zawartości).
• Jakość wody: W celu zapewnienia prawidłowego działania i długiej żywotności, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się montaż filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
• Pozycja montażu: Możliwy jest montaż w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
• Kierunek przepływu: Instalacja musi być wykonana zgodnie ze strzałką kierunku przepływu umieszczoną na korpusie zaworu.
• Miejsce instalacji: Zaleca się montaż na rurociągu powrotnym.
• Brak obsługi: Zarówno zawór, jak i dedykowany siłownik są urządzeniami bezobsługowymi.
